تعليم برنامج ارشيكاد للمهندسين والمصممين الجزء الاول

305

مقدمة

في هذا المقال سوف نتعلم برنامج ارشيكاد المستخدم لعمل المناظير الواقعية ثلاثية الابعاد يعتبر البرنامج مهم جدا للمهندسين والمصممين حيث من خلاله يتم ايصال فكرة المشروع للمالك والمقاول ومهندسي التنفيذ وتجسيد فكرة المشروع لجميع الفئات قبل تنفيذه على ارض الواقع

الجزء الاول

عند فتح البرنامج تظهر النافذة التالية:

1 \قائمة الضبط لعناصر الرسم
2\قائمة , Toolboxتحتوي على 3 قوائم و هي desiagnو document و more
3 \القوائم العامة الموجودة فً اي برنامج
4\قائمة navigator و هذه من اهم القوائم حيث تحتوي على الحافظات المخصصة لكل نوع من انواع
الرسم مثل الطوابق و الواجهات و المقاطع الرأسية ….. الخ ويتم رسم كل جزء في الخامة المخصصة له
5 \هي مساحة خالية نضيف فيها بعض من شريط و ادوات الرسم المهمة كما سنعرف لاحقا


بداٌية العمل على ورقة الرسم


هنالك خطوات ثابتة للبدء فًي الرسم فًي البرنامج و هًي كالتالًي:

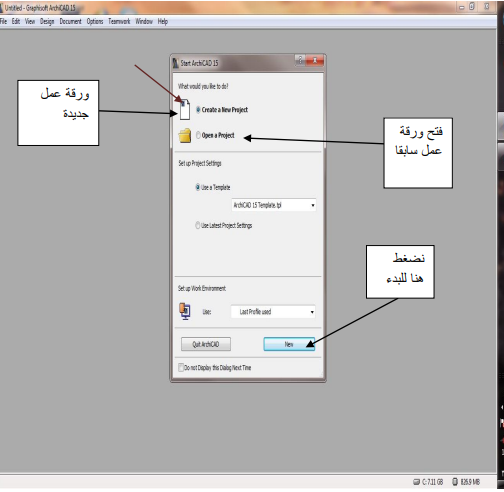

1 *فتح البرنامج و اختٌيار ورقة عمل جدٌيدة كما فًي الصورة التالٌية

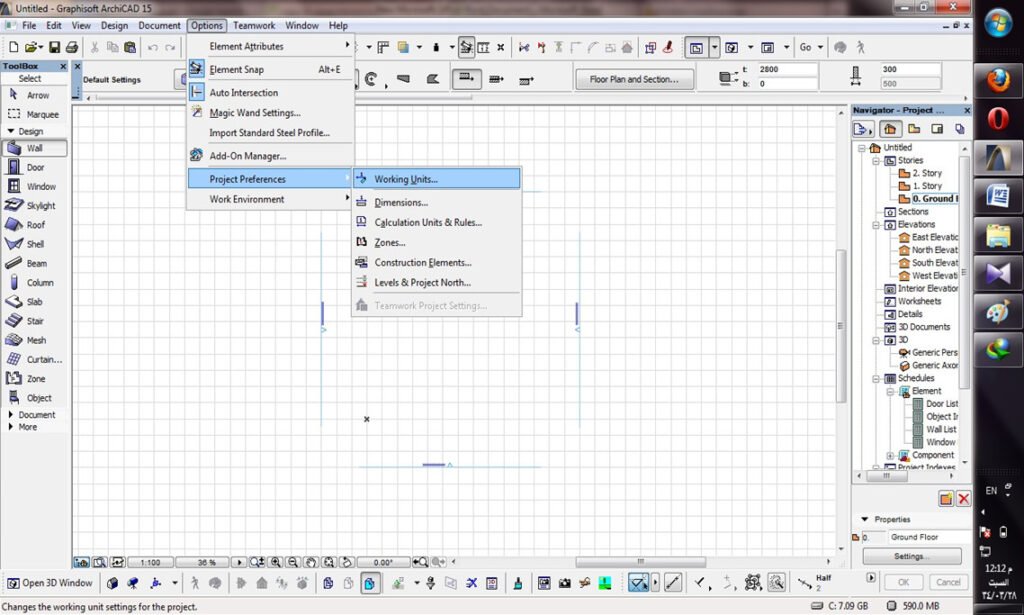

2 ضبط الوحدات  و ذلك من قائمة option _project preferences

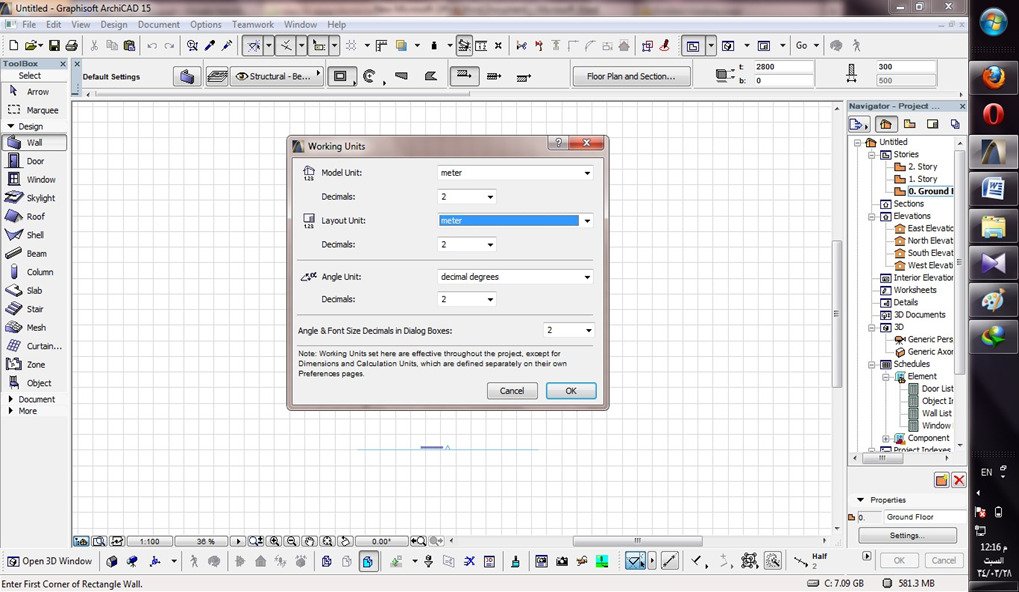

ثم اختٌار النظام المتٌري و تحدٌد التقرٌيب العشري الى 2

استخراج القوائم:

3* اسخراج قوائم الرسم  من قائمة Palettes

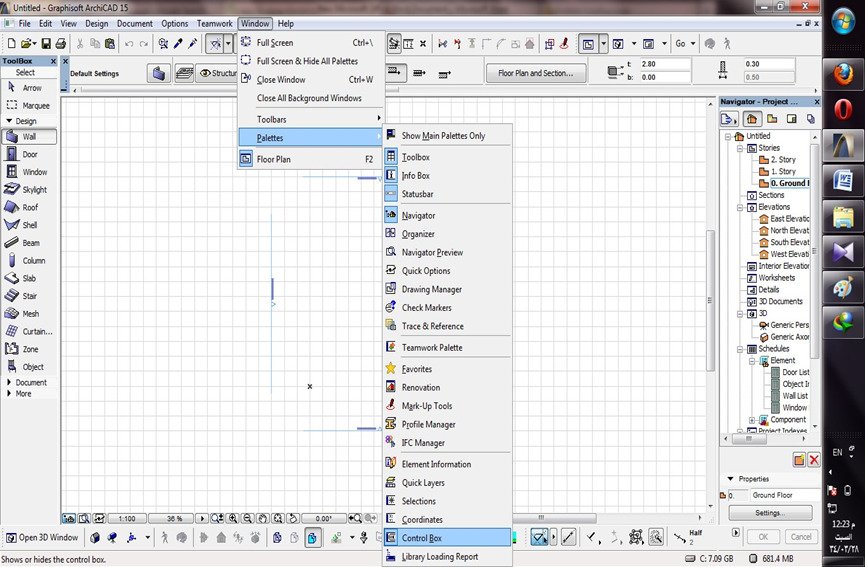

نذهب الىWindow  منها الى قائمة Palettes  منها نستخرج القوائم التالية

 Toolbox #

 Infbox #

 Statusbar #

 Navigatas #

 Controbox #

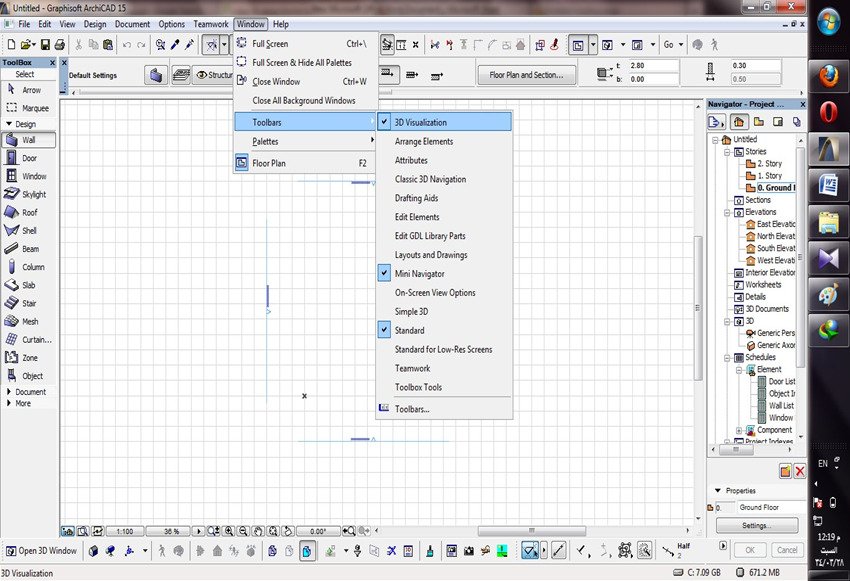

من قائمة Toolbars نقوم باستخراج القوائم الإضافية التالية :

 3D Visualization #  Mini Navigator #

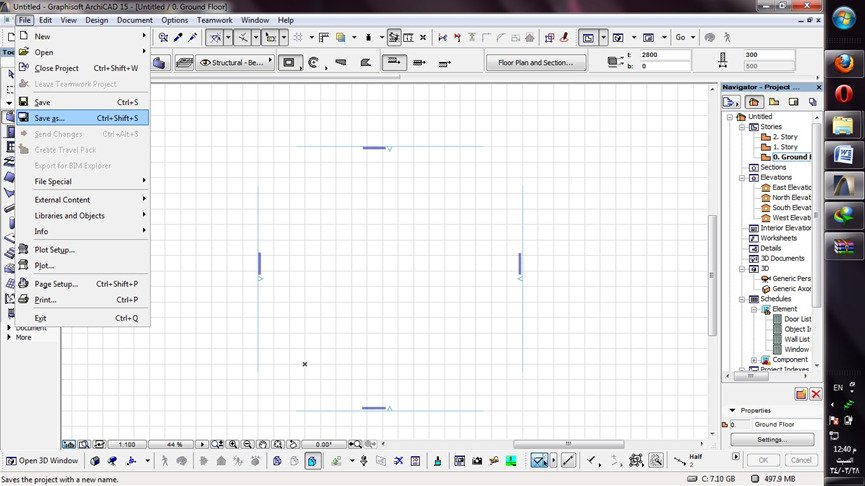

4 *عمل حفظ للعمل من قائمة الحفظ

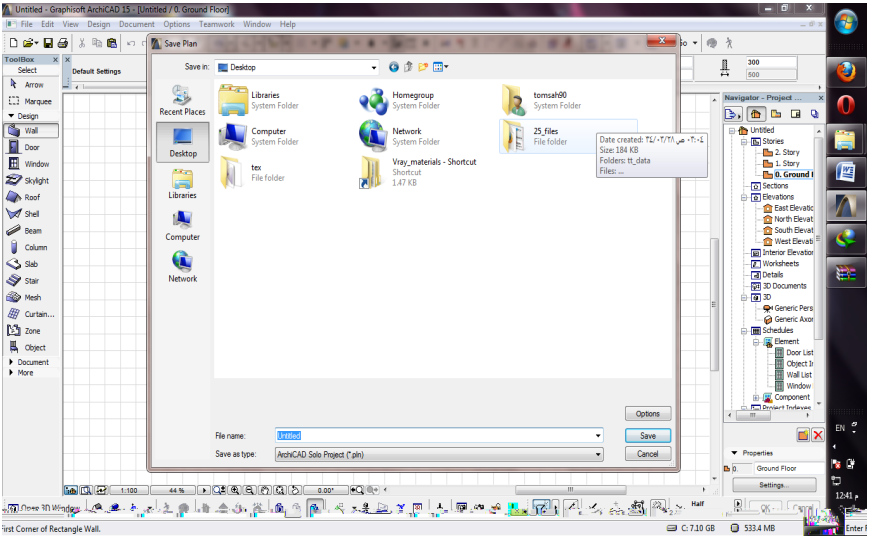

ثم اختٌار مكان الحفظ و اسم الملف و نوعه من النافذة التالية:

تابعونافي الجزء الثاني في الموقع ولاتنسوا متابعة القناة للمواضيع المتنوعة في يوتيوب
