تعليم برنامج ارشيكاد للمهندسين والمصممين الجزء الثاني

182

مقدمة

في هذا المقال سوف نتعلم برنامج ارشيكاد المستخدم لعمل المناظير الواقعية ثلاثية الابعاد يعتبر البرنامج مهم جدا للمهندسين والمصممين حيث من خلاله يتم ايصال فكرة المشروع للمالك والمقاول ومهندسي التنفيذ وتجسيد فكرة المشروع لجميع الفئات قبل تنفيذه على ارض الواقع

الجزء الثاني

ضبط الاعدادات

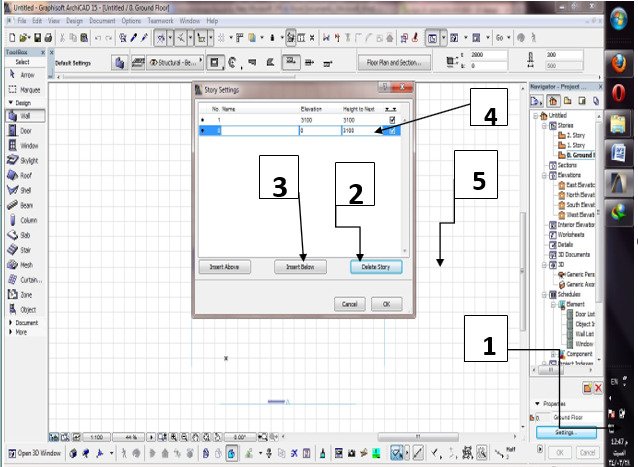

و الان سوف نضبط الاعدادات الخاصة بالمبنى (عدد الطوابق و ارتفاع كل طابق ) و ذلك من الخيار التالي كما في الصورة من الاعدادات:

نضغط على رقم 1 ثم على النافذة التي يوجد بها الضبط
حيث ان الارقام التالية تمثل
2 \ادراج طابق جديد للاعلى
3\ادراج طابق جدٌد للاسفل
4\ارتفاع الطابق المحدد
5 \ازالة او حذف الطابق

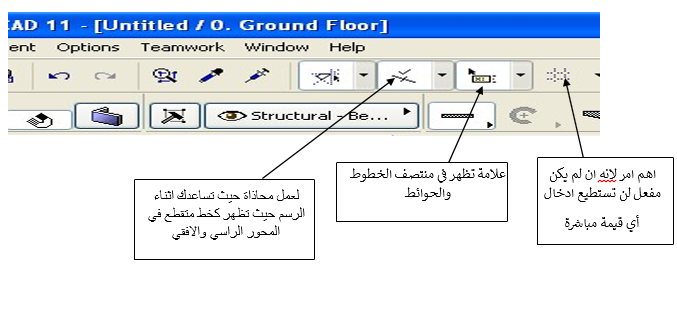

واخيرا نتاكد من ان الخيارات التالية مفعلة وهي كالتالي :

الرسم

الان يمكننا البدأ بالرسم
نبدا بالامر


رسم الخط (line)

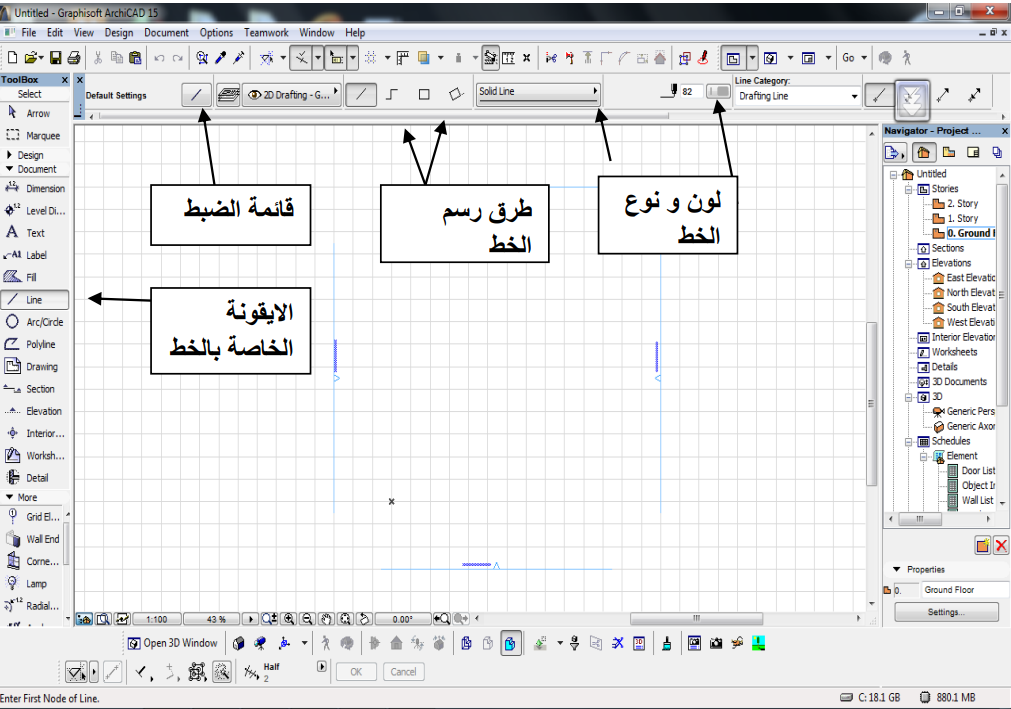

نفعل الامر line من قائمة toolbox ثم Document ثم نضغط line كما في الصورة

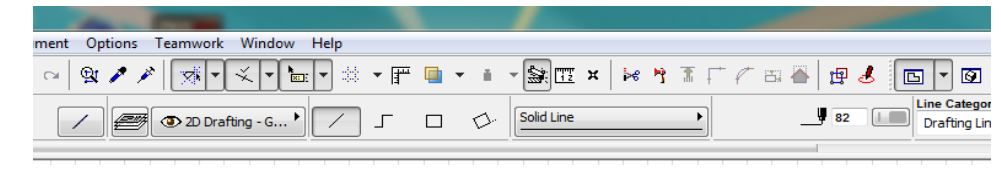

نحدد لون الخط و نوع الخط كما هو موضح

هنالك اربع طرق لرسم الخط وهي كالتالي:

الطريقة الاولى لرسم الخط

الخط المفرد نضغط زر الماوس الايسر في المكان المراد البدأ منه ثم نوجٌه الخط في الاتجاه
المطلوب ونحرك الماوس بعد ذالك نكتب قيمة الخط ثم نضغط زرانتر .

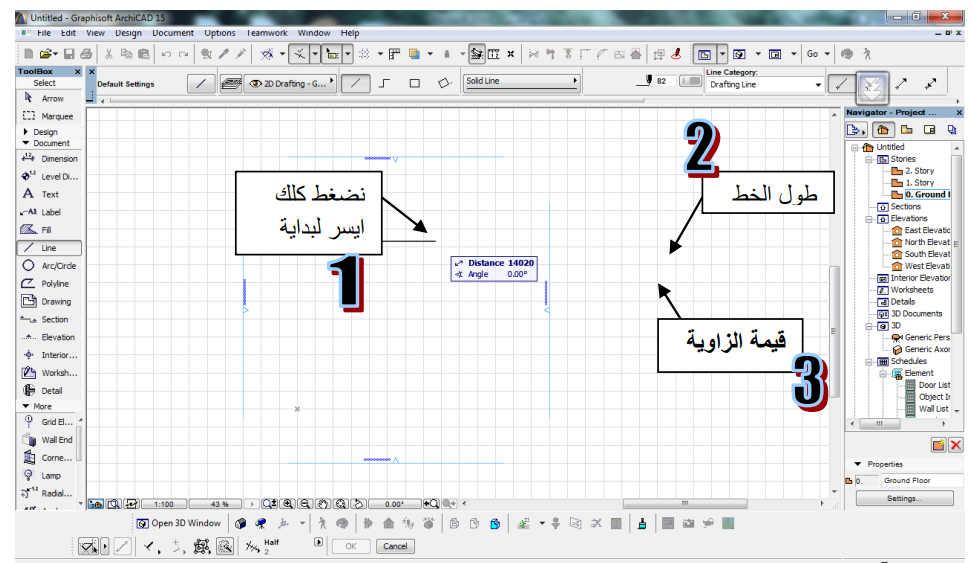

ايضا يمكننا رسم خط مائل بان نضغط كلك ايسر ثم نكتب طول الخط و نضغط زر تاب يسار
لوحة المفاتيح ثم نكتب مقدار الزاوية ثم نضغط انتر

الطريقة الثانية لرسم الخط

و هو الخط المستمر له نفس الخطوات السابقة و لكن بعد ان نحدد النقطة الثانية يكون مستمر و
نواصل بنفس الطريقة الاولى الى ان ننتهي و عند الانتهاء نضغط كلك يمين ونختار ok

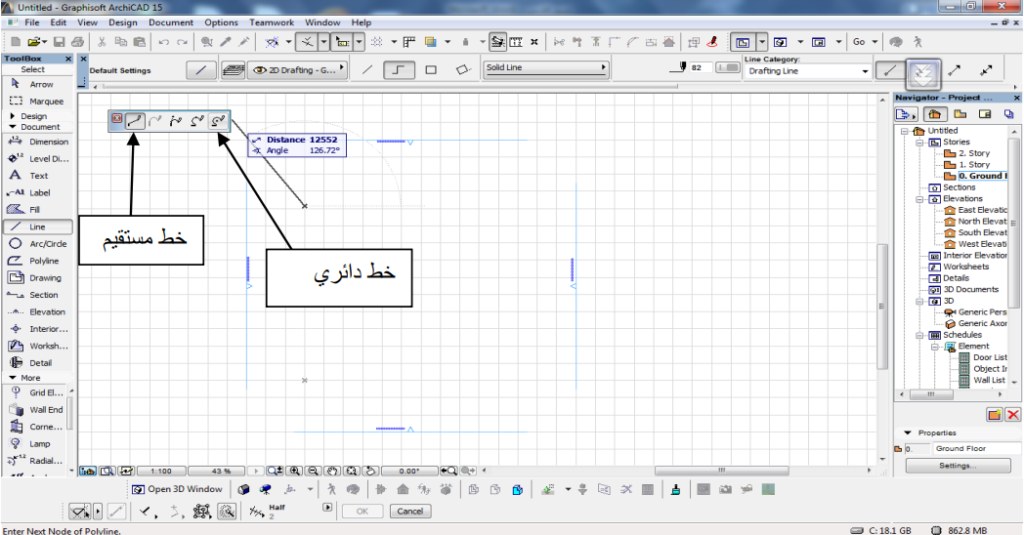

ايضا اثناء الرسم بهذه الطريقةيمكننا التحول لوضعية الدائرة و القوس حيث تظهر نافذة
صغيرة بها خيارات الدائرة كما في الصورة التالية:

ثم نحدد المركز و نحدد مقدار فتحة الدائرة ثم انتر

الطريقة الثالثة لرسم الخط

3 \و هي مخصصة لرسم المربع نضغط كلك ايسر ثم نحرك الماوس قليلا مبتعدا عن النقطة و نكتب
طول المربع او المستطيل ثم نضغط tab ثم نكتب قيمة العرض ثم انتر,

الطريقة الرابعة لرسم الخط

4 \و هي لرسم المربع المائل ونبدا بتحديد النقطة الاولى ثم ندخل طول الخط و نضغط Tab
ثم ندخل قيمة الزاوية ثم نضغط انتر ثم نحرك الماوس لاعلى او لالسفل وندخل قيمة العرض ثم
انتر .

رسم الدائرة arc \ carcle

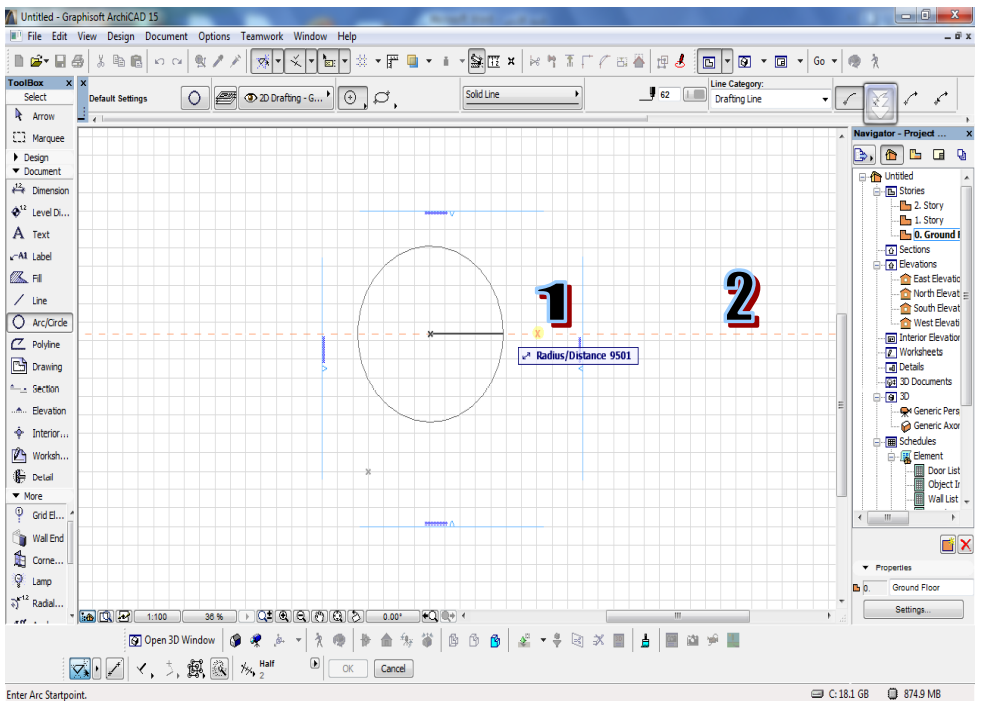

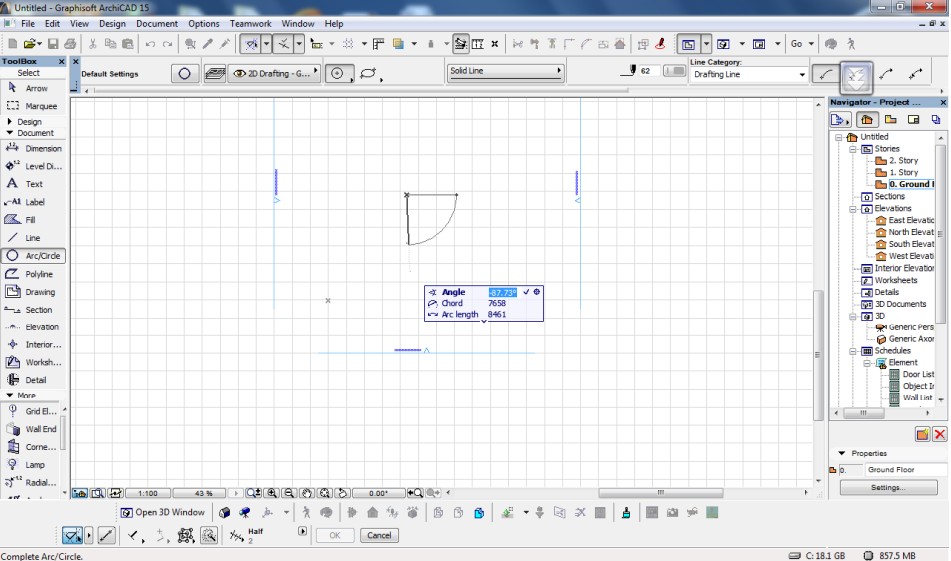

ويقع هذا الامر اسفل الامر laine عند تفعيل الامر نحدد مركز الدائرة في المكان المطلوب ثم نحرك
الماوس قليلا مبتعدا عن المركز ونكتب نصف القطر ثم انتر ثم نكتب مقدار فتحة الدائرة ثم
انتر. كما في الصورة التالية

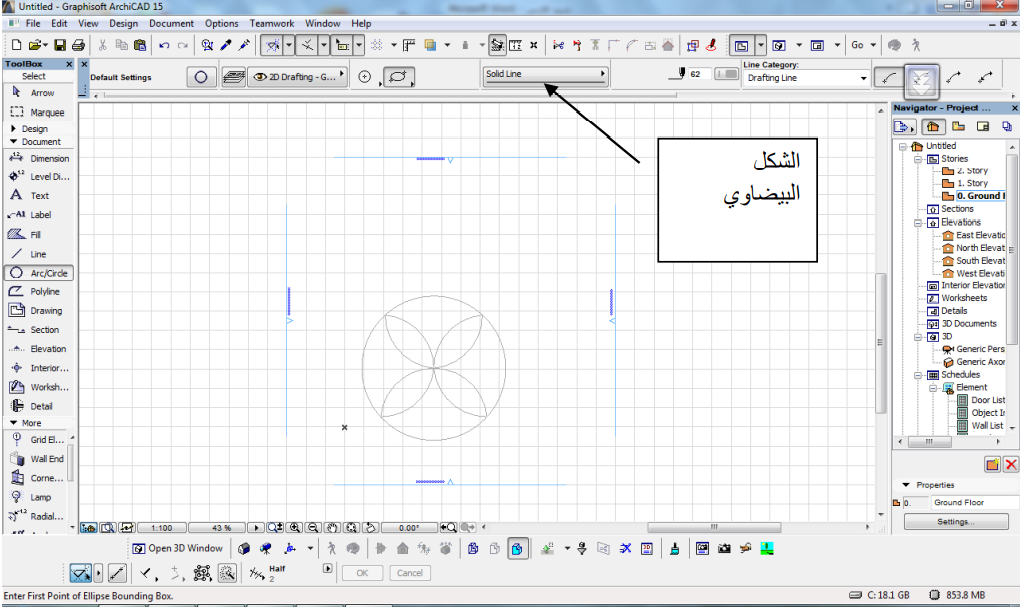

ايضا من الخيارات الاخرى البيضاوي و لتفعيله نفعل الدائرة و نذهب الى ضبط الدائرة و
نضغط الايقونة الخاصة بالبيضاوي كما في الصورة التالية

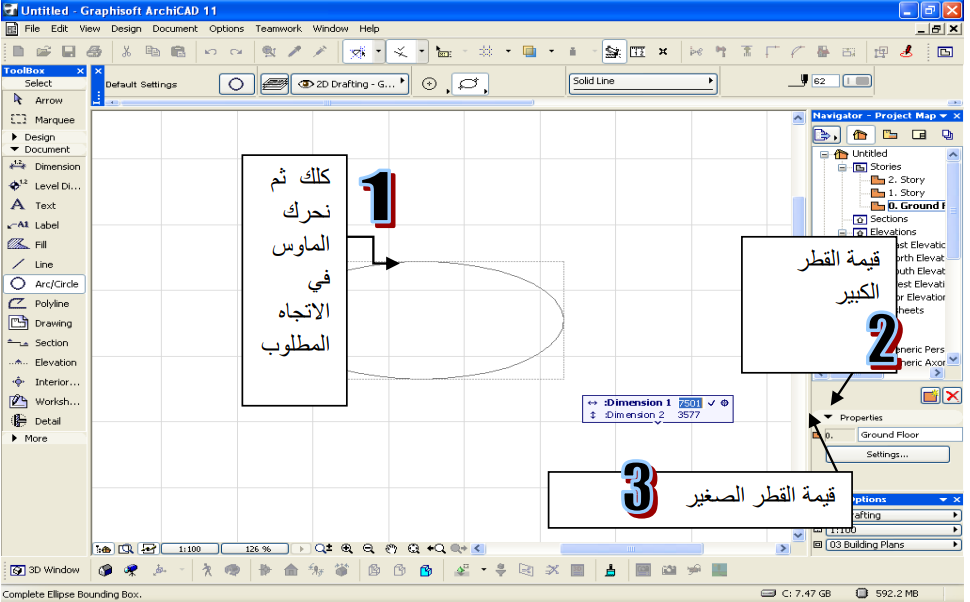

نحدد النقطة الاولى ثم نكتب القطر الكبير ثم tab ثم القطر الصغير ثم انتر كما في الصورة التالية

هنا نكتفي للان حتى تتمكن من تطبيق المعلومات وتابعنا في الجزء الثالث ولا تنسى الاشتراك في قناة اليوتيوب لتصلك فيديوهات متنوعة بالموسوعة الشاملة تجد فيها المواضيع العلمية والتكنولوجية والترفيه والثقافة والمجتمع المنوعة
