جدران القص في المباني والمنشات

474

مقدمة

جدار القص (بالإنجليزية: Shear wall) نظام إنشائي، يشكل عنصر هيكلي رأسي وظيفته مقاومة القوى الأفقية مثل قوة الرياح وقوة الزلازل. تقاوم جدران القص هذه القوى المتوازية مع مستوى الجدار. تستخدم جدران القص بشكل عام في المباني الشاهقة حيث يكون تأثير قوى الرياح وقوى الزلازل أكثر.

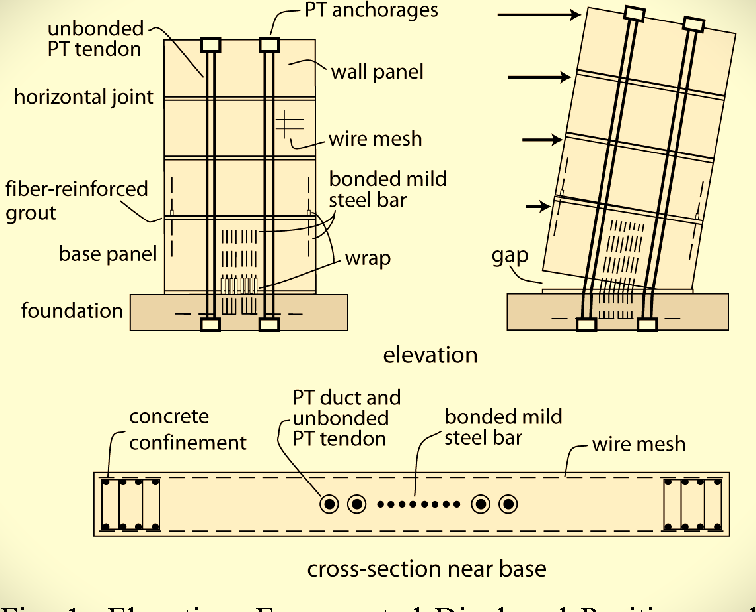

مكونات تصميم جدران القص

اما ان تتألف من لوحات (معروف باسم لوحات القص) لمواجهة آثار الحمل الجانبي بناء على عدة عوامل، وتستخدم في الأبنية العالية لمقاومة الأحمال الناتجة من دفع الرياح أو من الحركات الزلزالية، إضافة إلى الأحمال الشاقولية الأخرى. او قد تكون الجدران مصمتة أو حاوية على فتحات، وذلك حسب الوظيفة المعمارية التي يؤديها الجدار.

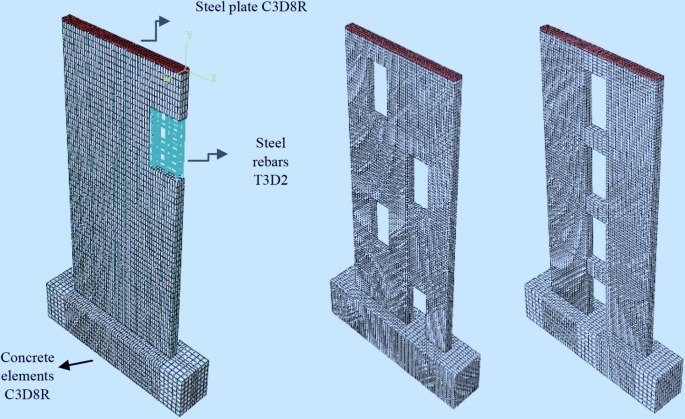

الفتحات في جدران القص

إن الفتحات تزيد من تعقيد الحمل الإنشائي وخاصة في الحالات التي تكون فيها هذه الفتحات غير متناظرة أو غير متكررة أو غير منتظمة.

تبسيط الحسابات الانشائية لجدران القص

مما يبسط طرق الحساب عند اختيار جدران القص، أن تكون هذه الجدران ثابتة السمك على كامل ارتفاع المنشأ المدروس، أو على الأقل ثابتة ضمن طابق أو مجموعة من الطوابق بشكل لايؤثر معه تغيير سمك الجدران على عزوم القصور الذاتي لها. كما يفضل أن تحقق الجدران ما أمكن التناظر في موقعها ضمن المنشأ بحيث تقاوم اللي الناجم عن القوى الأفقية.

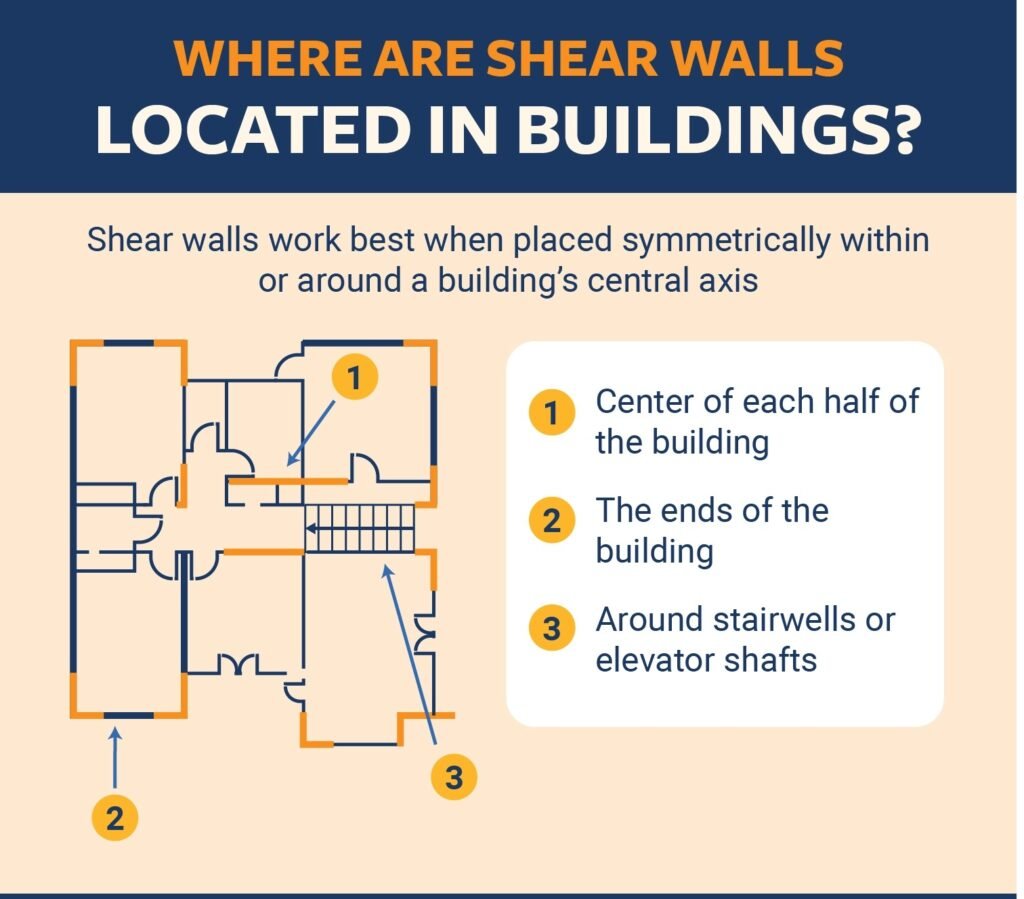

اماكن اختيار جدران القص

اختيار الجدران عادة بصورة تحقق الصلابة في الإتجاهات الأربعة وبأطوال على المسقط الأفقي وسماكات تمنع معها التمدد أو التقلص الأفقي في السقوف والناجم عن الإجهادات الحرارية.

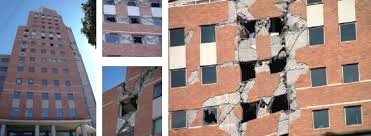

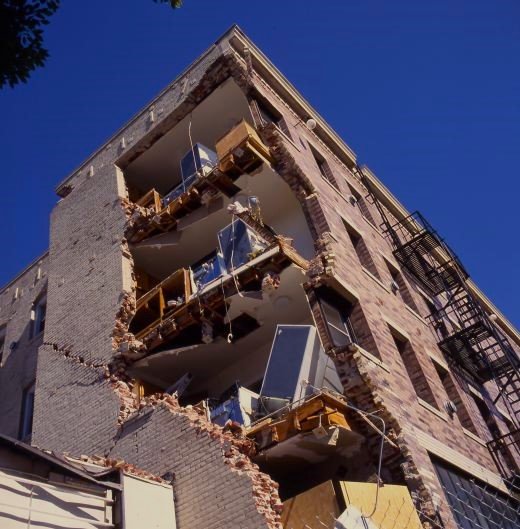

جدران القص لمقاومة الزلازل

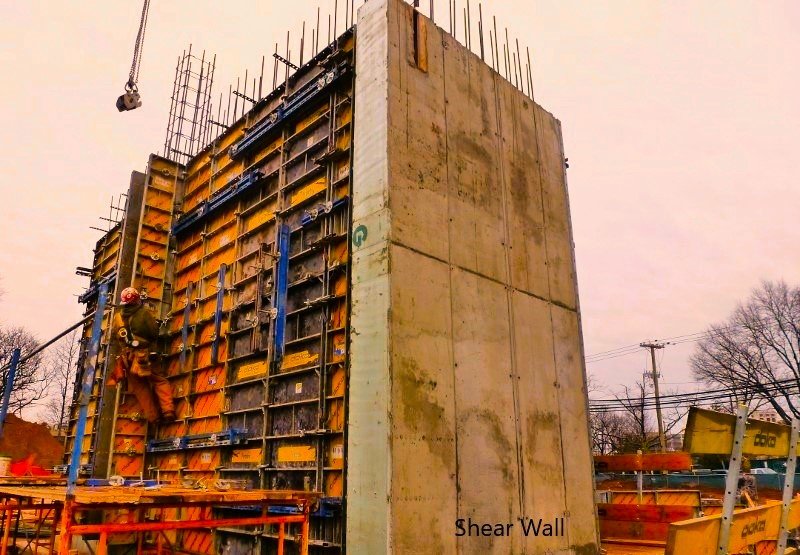

في الهندسة الإنشائية، يعتبر جدار القص عنصرًا رأسيًا في نظام مقاومة القوى الزلزالية ويُصمم لمقاومة القوى الجانبية المستوية، والتي عادة ما تكون أحمال الرياح والزلازل. وفي العديد من الدول ، ينظم كل من قانون البناء فيها وقانون الإسكان تصميم جدران القص. يقاوم جدار القص الأحمال المتوازية مع مستوى الجدار. تنقل عناصر التجميع، والمعروفة أيضًا باسم عناصر الإعاقة، قوى القص في محيط الحواجز الصلبة إلى جدران القص والعناصر الرأسية الأخرى لنظام مقاومة القوى الزلزالية. عادة ما تكون جدران القص ذات طوبار خفيف أو ذات جدران خشبية مغطاة بألواح قص أو جدران خرسانية مسلحة أو جدران طوب خرساني مسلحة أو ألواح فولاذية.

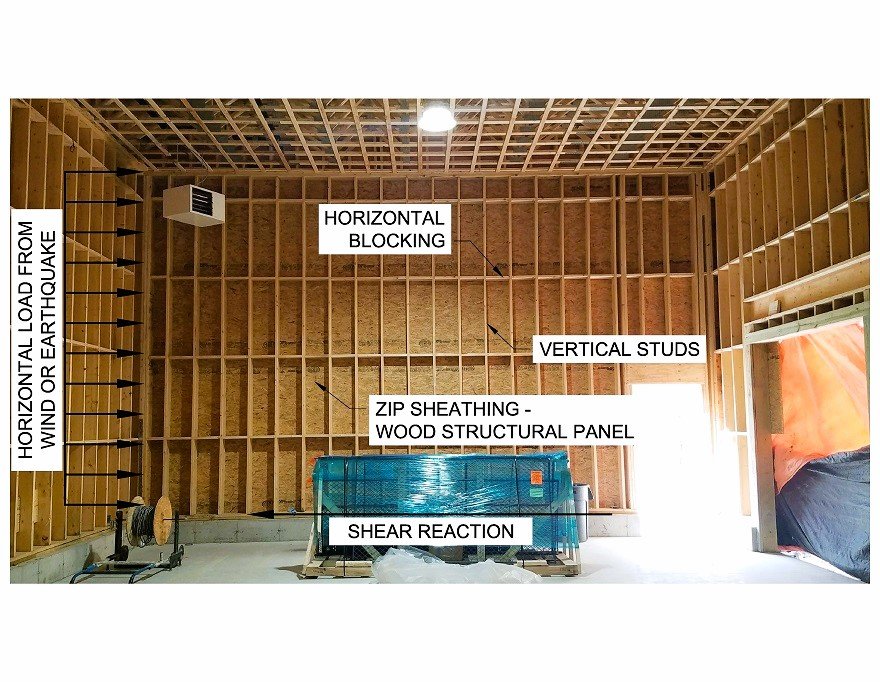

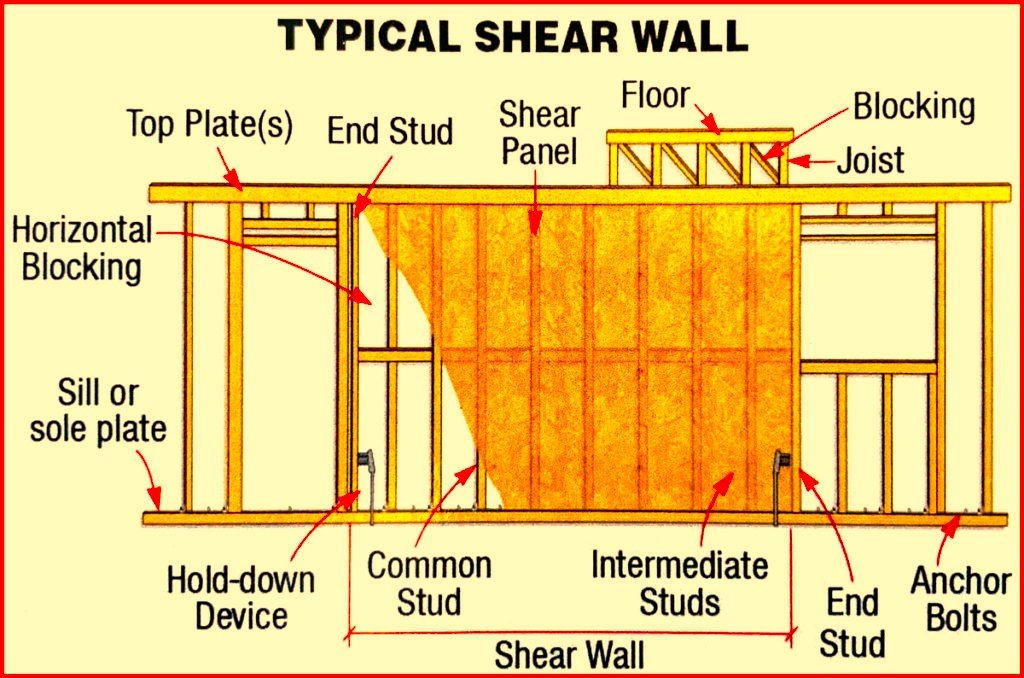

الخشب في جدران القص

يُعتبر خشب الأبلكاج المادة التقليدية المستخدمة في جدران القص الخشبية، ومع التقدم في التكنولوجيا وأساليب البناء الحديثة، مكّنت الخيارات مسبقة التصنيع الأخرى من حقن دعائم القص في الجدران الضيقة التي تقع على جانبي الفتحة

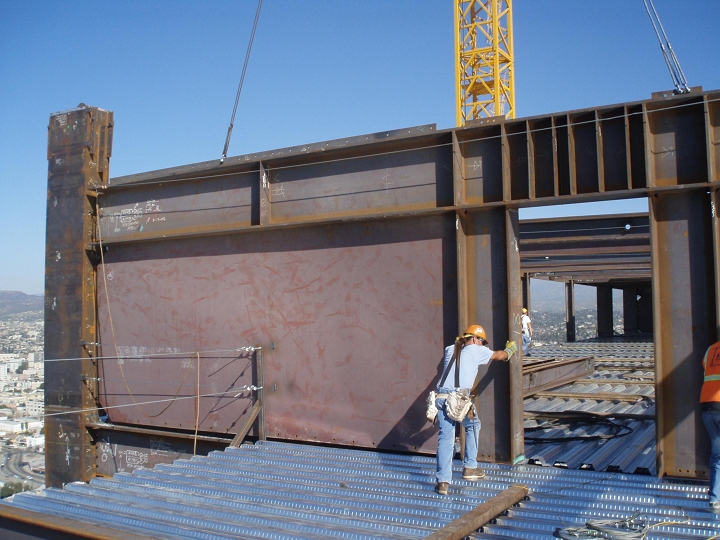

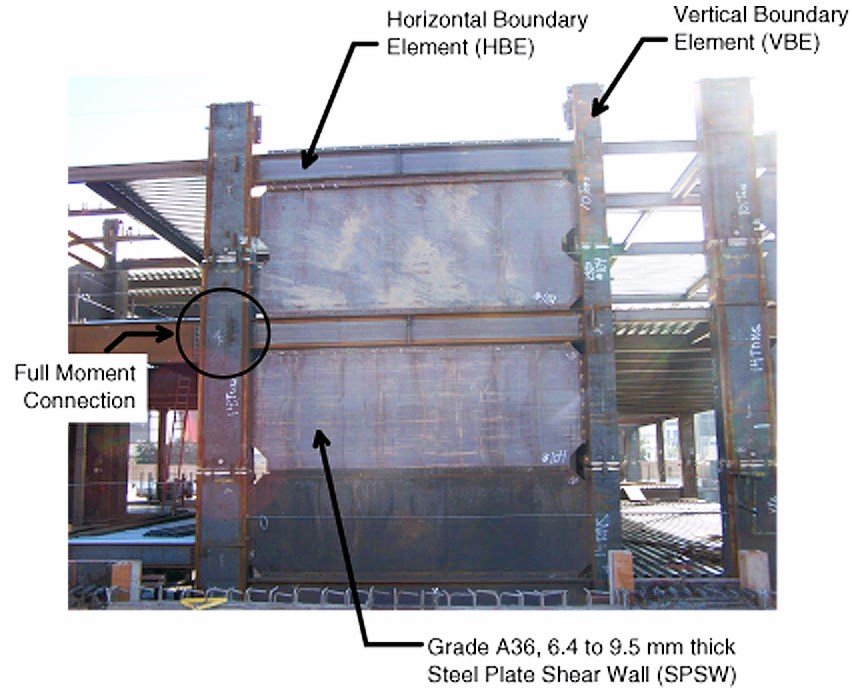

الواح القص

ثبت أن الواح القص المصنوعة من الصفائح الفولاذية والفولاذ المدعم المستخدمة في الهيكل الانشائي في جدران القص توفر مقاومة زلزالية أقوى من المباني التي لاتستخدم فيها هذه الالواح
