تقليص تسليح الركائز الخرسانية: تحليل وتوجيهات هندسية 🏗️

ملخص مختصر

تتناول هذه المقالة موضوع curtailment of reinforcement in concrete piles، أي تقليص كمية التسليح داخل الركائز الخرسانية وفقًا للأحمال والتربة المحيطة. يتم توضيح أنواع التسليح المستخدمة في الركائز، ودور التحليل الإنشائي في تحديد مدى وأماكن تقليص التسليح، وفقًا لمعايير هندسية معتمدة مثل IS 2911-1-1 (2010)، BS 8004، وACI 543R-1974. كما تستعرض المقالة تأثير العزوم والتحميلات الجانبية على توزع الإجهادات داخل الركيزة، مع التركيز على التوازن بين الكفاءة الاقتصادية والسلامة الإنشائية.

الركائز الخرسانية ودور التسليح فيها 🧱

تُعتبر الركائز الخرسانية أساسات عميقة تُستخدم لنقل الأحمال من المنشآت إلى طبقات التربة الأعمق ذات القدرة على التحمل. تقوم الركائز بتحمل الأحمال إما من خلال الاحتكاك الجانبي أو عبر التحمل عند القاعدة أو مزيج منهما.

غالبًا ما يُضاف التسليح التدريجي (Reinforcement) لمقاومة الإجهادات الناتجة عن الانحناء والشد التي قد تتولد خلال تركيب الركيزة أو أثناء عمرها التشغيلي. رغم أن التسليح يمكن أن يساهم في تحمل الأحمال الانضغاطية، إلا أن مدى وجوده داخل الركيزة يعتمد على تصميم الأحمال والظروف الجيولوجية التي يتعرض لها كل مشروع.

• لا توجد قاعدة ثابتة لتحديد عمق أو كمية التسليح بشكل عام.
• الدراسات الحقلية والنظريات الإنشائية هي المصدر الأساسي لتحديد هذه الكميات.

💡

أنواع التسليح في الركائز الخرسانية 📐

يُصنف التسليح في الركائز بشكل رئيسي إلى:

• التسليح الطولي (Longitudinal reinforcement): قضبان أو أسلاك فولاذية تمتد بمحاذاة محور الركيزة. وظيفتها الرئيسية مقاومة الأحمال المحورية مثل الشد والضغط.
• التسليح العرضي (Lateral reinforcement): يُعرف أيضًا بالتسليح العرضي أو الدعامات (stirrups أو ties)، وهو عبارة عن حلقات فولاذية تلتف حول القضبان الطولية. يُستخدم هذا النوع لتحمل قوى القص الناتجة عن الأحمال الجانبية أو الزلازل.

يؤدي هذا التقسيم الواضح في وظائف التسليح إلى استخدام أنظمة متكاملة لضمان سلامة الركيزة تحت ظروف تحميل متنوعة.

السلوك الهيكلي للركائز تحت الأحمال المختلفة 🌉

يتأثر السلوك الهندسي للركائز بمدى تغطيته في التربة وخصائصها، بالإضافة إلى الأطوال التي تمتد فيها الركيزة أعلى مستوى التربة (فتح الأرض).

الركائز المغمورة بالكامل

وفقًا لـIS 2911-1-1 (2010):

• عندما يتم تثبيت ركيزة محورية بالكامل في تربة ذات قوة قص غير مصروفة لا تقل عن 10 kN/m²، فإن قدرة التحمل المحورية لا تتقيد بسلوك الركيزة كعمود نحيف.
• في التربة اللينة (أسفل 10 kN/m²)، يجب معالجة خطر انبعاج العمود (buckling) بهندسية دقيقة، مع أخذ تخفيضات مناسبة في القدرة الهيكلية.
• يجدر ملاحظة أثر تماسك التربة (cohesion) على توزيع الإجهادات داخل الركيزة حيث تزيد الإجهادات الانضغاطية مع زيادة تماسك التربة.

الركائز التي تمتد فوق مستوى الأرض

• تؤثر درجة التثبيت سواء كانت معزولة أو مرتبطة بالإنشاء فوق الركيزة على طولها الفعال ومقاومة الانبعاج.
• في التربة الجيدة، يبعد نقطة تغير الانحناء (point of contraflexure) حوالي متر تحت أرضية التثبيت، أو لا يقل عن ثلاثة أضعاف قطر الركيزة.
• في التربة الضعيفة مثل الطين اللين أو الطمي، قد تكون نقطة التغير أقرب إلى نصف طول الركيزة المغروس في الطبقة اللينة.

💡

متطلبات التسليح في الركائز الخرسانية المصبوبة في الموقع 🛠️

يعتمد تحديد كمية التسليح في الركائز المصبوبة في الموقع (cast-in-situ concrete piles) على:

• الأحمال المطبقة
• خصائص التربة
• المتطلبات الإنشائية

توصيات مرجعية من معايير عالمية:

• IS 2911-1-1 (2010):

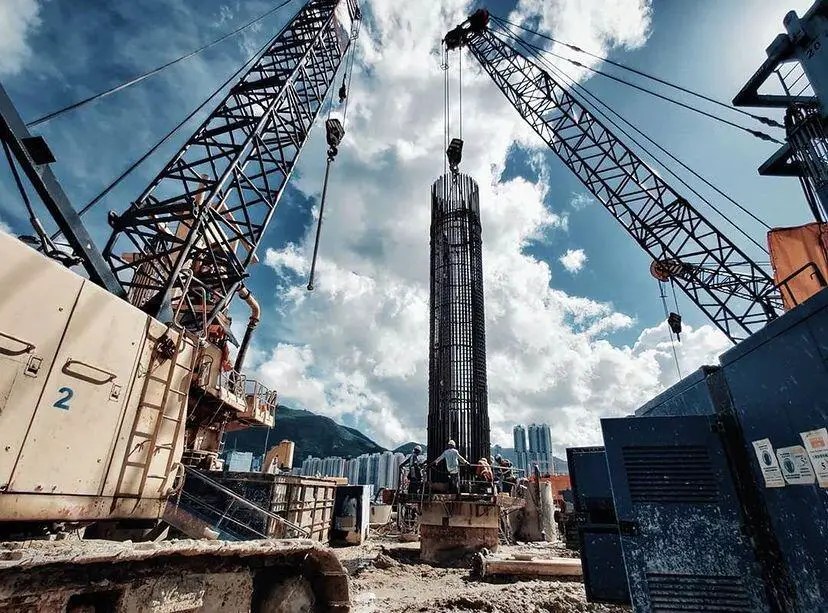

  • لا بد من تشكيل التسليح على شكل أقفاص متماسكة لمنع الحركة أثناء التنفيذ.
  • يجب الحفاظ على مسافات مناسبة بين القضبان للتأكد من جودة صب الخرسانة.
  • روابط أو حلزونات عرضية توضع بفواصل مركزية لا تقل عن 150 مم.
  • لا يتجاوز مدى التسليح عادة 0.8% من مساحة المقطع العرضي للركيزة.
• ACI 543R (1974):
  • ضرورة التسليح لكامل العمود في الأجزاء غير المدعومة بالتربة الصلبة (مثل الهواء أو المياه أو التربة اللينة).
  • ضروري مقاومة قوى الشد في حالة الأحمال الرافعة.
  • توفير مقاومة لأحمال الانحناء والأحمال الجانبية.
• DIN 4014 (1990):
  • ركائز الحفر تتطلب تسليح طولي وعرضي بطول الركيزة.
  • الحد الأدنى لقطر القضبان الطولية 16 مم، والروابط 6 مم، مع أبعاد مثالية بين الأسياخ لا تتجاوز 250 مم.

تقليص التسليح على طول عمق الركيزة 🎯

تُعدّ تقليص التسليح (curtailment) مبدأً هاماً لتحسين الاقتصاد والمحافظة على سلامة الركيزة، ويعتمد على:

• نوع الأحمال، خاصة الانضغاطية، الشد، أو الأحمال الجانبية.
• طبيعة التربة من حيث الشدة والتماسك.
• وجود العزوم والانحناءات.

قواعد عامة لتقليص التسليح

• في حالة تحمّل الركيزة لأحمال انضغاطية فقط، يمكن تقليص كمية التسليح عند أعماق محددة بحسب التصميم الإنشائي.
• للركائز المحفورة في الرمل، يُنصح بتمديد التسليح حتى 0.4 من طول الركيزة.
• بالنسبة للركائز في طين متماسك (clay)، يعتمد تقليص التسليح على قوة القص في التربة؛ ففي الطين الصلب يمكن تقليص التسليح عند الربع العلوي، أما في الطين اللين فقد يكون من الضروري تمديد التسليح لأكثر من نصف طول الركيزة.

حالات تستدعي عدم تقليص التسليح

• في حال وجود قوى شد (uplift) أو تحميلات جانبية.
• الأحمال المدمجة بين الانضغاط والشد أو الأحمال الجانبية.
• الظروف التي يمكن أن تتأثر بها جودة الخرسانة بسبب نصب الركائز المجاورة.
• الركائز المثبتة في تربة لينة كالطين الطري أو الرمل الرخو.

💡

تأثير العزوم (Bending Moment) والحمل الجانبي (Lateral Loading) على توزيع الإجهاد 🔍

دراسة متعمقة قام بها سلمان وزملاؤه (2010) على الركائز المحفورة في الطين بينت:

• العزوم تسبب تركيز إجهادات الشد في الجزء العلوي من عمود الركيزة. ثم تتناقص تدريجياً مع الزيادة في العمق حتى تتحول إلى إجهادات ضغطية.
• يقتصر وجود إجهادات الشد عادة على عمق يصل حوالي 2.5 ضعف قطر الركيزة، ما يبرر إمكانية تقليص التسليح بعد هذه النقطة.

بجانب ذلك، أظهرت الدراسة:

• بزيادة الأحمال الجانبية، يقل إجهاد الشد داخل الركيزة بسبب مقاومة التربة لقوى الانحناء.
• عمق انعدام إجهاد الشد يرتفع مع زيادة الأحمال الجانبية، مما يعني أن منطقة إجهاد الشد تنتقل إلى أعماق أعمق بالتربة.

مثال:
للحمل الجانبي الذي يمثل 30% من إجمالي الأحمال، تصبح منطقة عدم وجود شد على عمق يصل إلى 11.5 من قطر الركيزة.

خاتمة: موازنة هندسية بين الاقتصاد والسلامة

إن تقليص التسليح في الركائز الخرسانية خطوة تصميمية تتطلب فهمًا دقيقًا لتوزيع الإجهاد عبر العمق، وطبيعة الأحمال والتربة. يجدر بالمهندس الإنشائي مراعاة:

• تحميل الركيزة، هل هو انضغاطي خالص أم يوجد شد أو أحمال جانبية؟
• نوع التربة وقوتها، وتأثيرها على سلوك الركيزة.
• متى يجب تمديد التسليح بشكل كامل لتجنب خطر الانبعاج والشد.

في الركائز التي تحمل فقط أحمال ضغطية، يمكن تقليل مكامن التسليح بعيدًا عن المناطق التي تتخلى فيها عن شد، مما يقلل تكلفة المشروع ويقلل من صعوبة التنفيذ. أما عند وجود شد، أو حمل جانبي، أو معادن تربة لينة، يجب توفير تسليح كامل الطول لضمان سلامة الركيزة واستقرارها.

💡

المصادر الهندسية المستخدمة

بالاعتماد على دراسات ومراجع هندسية معتمدة مثل IS 2911-1-1, ACI 543R, BS 8004، وأبحاث علمية متعددة تم استقاء المعلومات الفنية الدقيقة وتحليلها في هذا المقال.

بهذا، نصل إلى فهم معمق لتقليص تسليح الركائز الخرسانية كدعامة أساسية في تصميم الأساسات العميقة، وضرورة مراعاة بيئة العمل والأحمال المختلفة لتحقيق توازن مثالي بين الكفاءة الإنشائية والتكلفة.
