تعليم برنامج ارشيكاد للمهندسين والمصممين الجزء الرابع
مقدمة

في هذا المقال سوف نتعلم برنامج ارشيكاد المستخدم لعمل المناظير الواقعية ثلاثية الابعاد يعتبر البرنامج مهم جدا للمهندسين والمصممين حيث من خلاله يتم ايصال فكرة المشروع للمالك والمقاول ومهندسي التنفيذ وتجسيد فكرة المشروع لجميع الفئات قبل تنفيذه على ارض الواقع
الجزء الرابع
العناصر المعمارية والانشائية
الحائط Wall

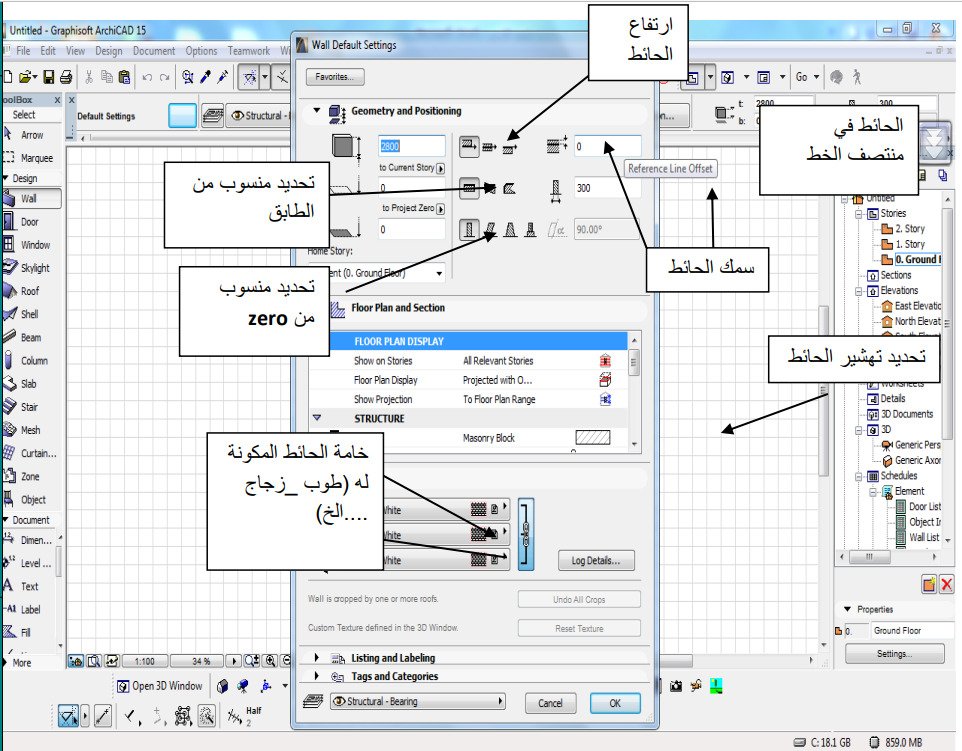

الحائط Wallننشط الحائط من قائمة Wall __design—Toolbox ثم ندخل الى
الضبط و نعدل القيمة كما حسب المطلوب كما في الصورة التالية:
بعد ان نضغط ok نبدا برسم الحائط بطرق شبيهة تماما بطرق رسم الخط التي ذكرناها
سابقا

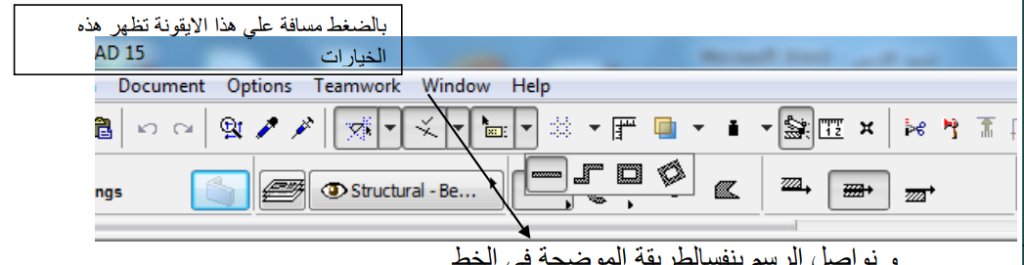

نضغط لمدة قصيرة في الايقونة الموضحة في الصورة التالية ونختار احد طرق الرسم مثل
الخط
و نواصل الرسم بنفس الطريقة الموضحة في الخط

الباب

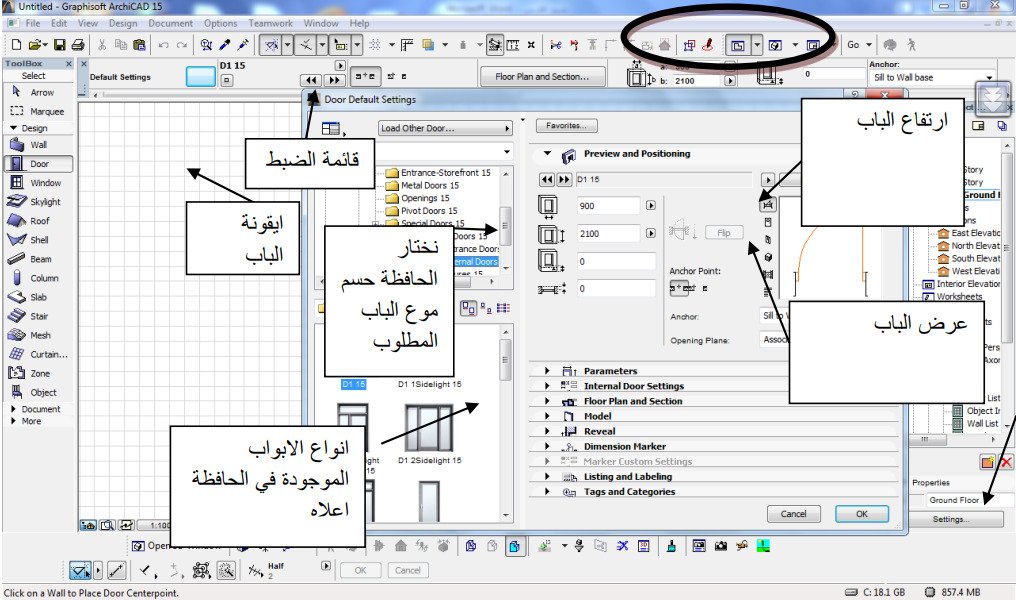

الباب door عند تنشيط الامر door نذهب الى ضبط الباب من قائمة الضبط و نعدل القيمة
حسب ما هو مطلوب ثم نضغط ok كما في الصورة

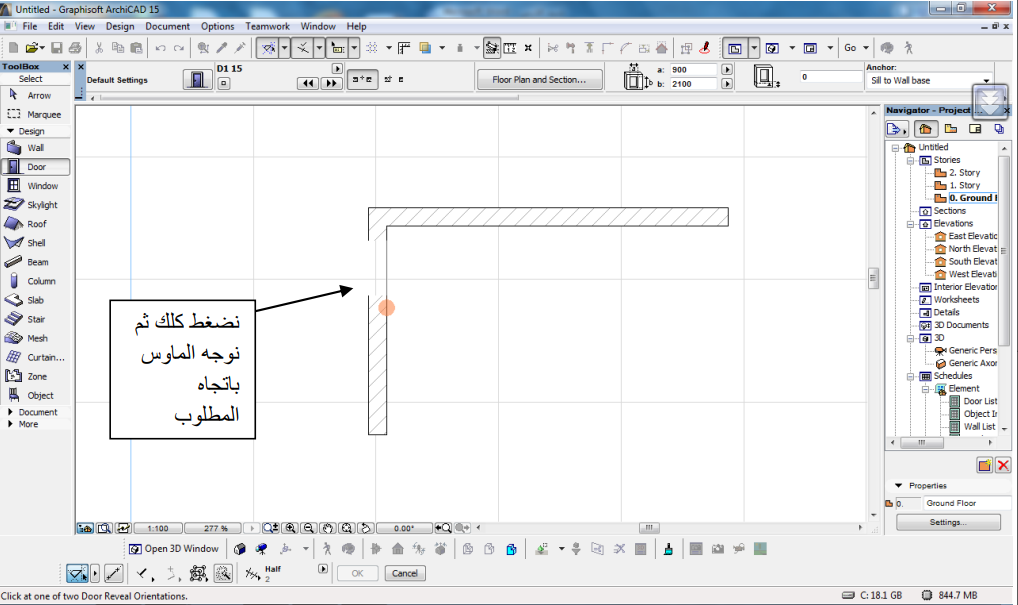

بعد ذلك نحدد مكان الباب عند الحائط ونضغط كلك ايسر ثم نحرك الماوس باتجاه فتحة الباب
ثم نضغط كلك ايسر كما في الصورة التالية

النافذة
النافذة بنفس طريقة رسم الباب
السطح

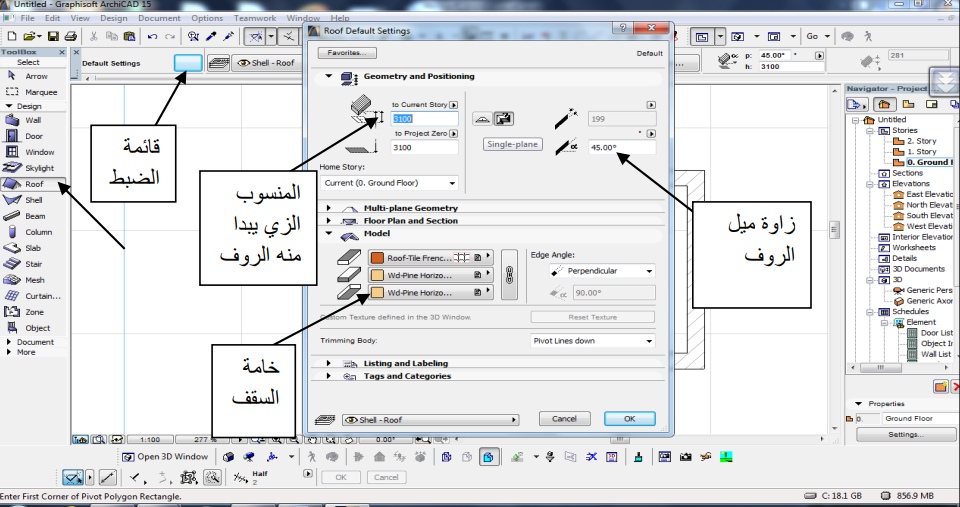

السطح : ( roof ) بعد الضغط على الايقونة و نضبط القيم المطلوبة ثم نضغط ok

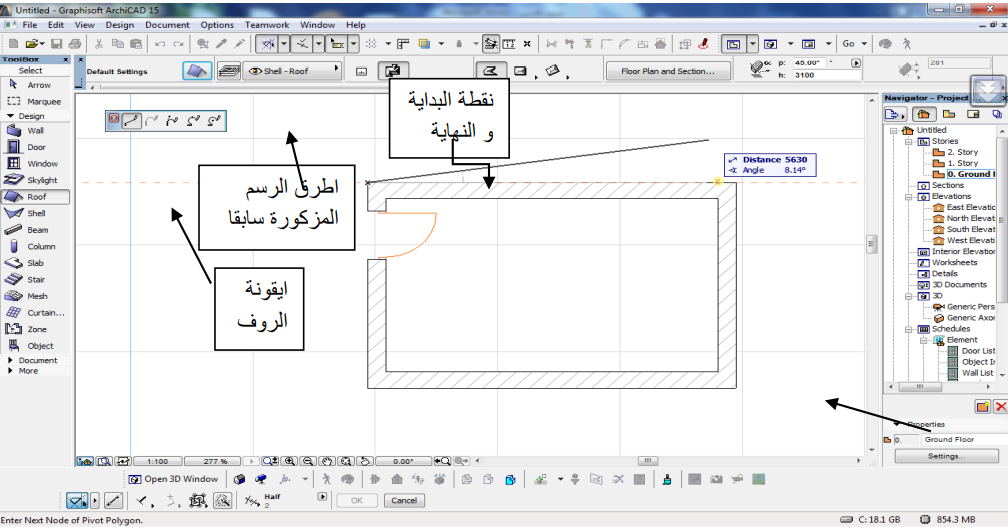

بعد ذلك نبدا برسم الحدود كمايلي
ملاحظة يجب الانتهاء بنفس نقطة البداية

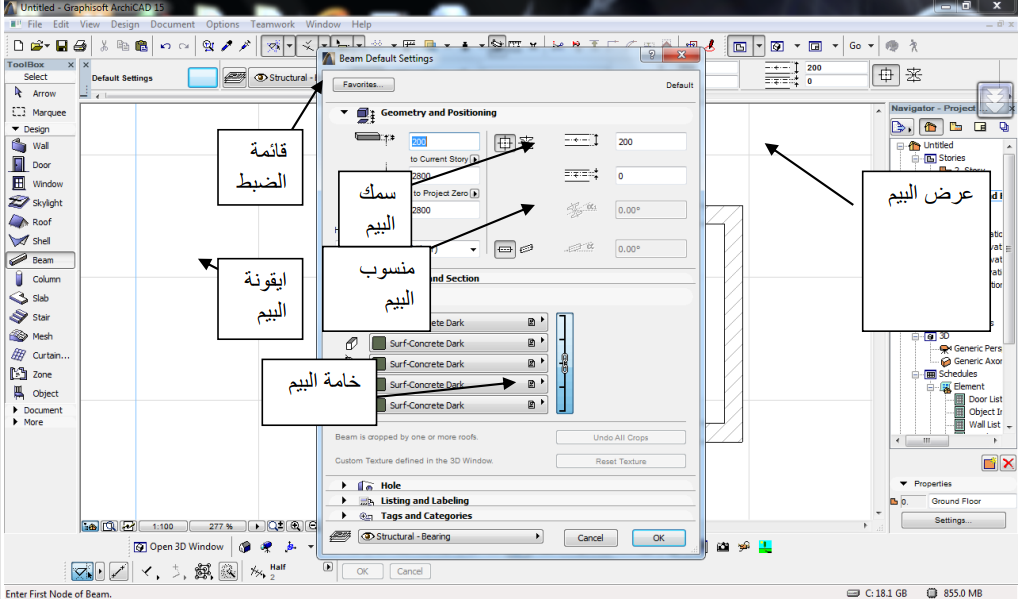

البيم
البيم و هو شبيه تماما بالحائط مع اختلاف في قيمة المنسوب
العمود

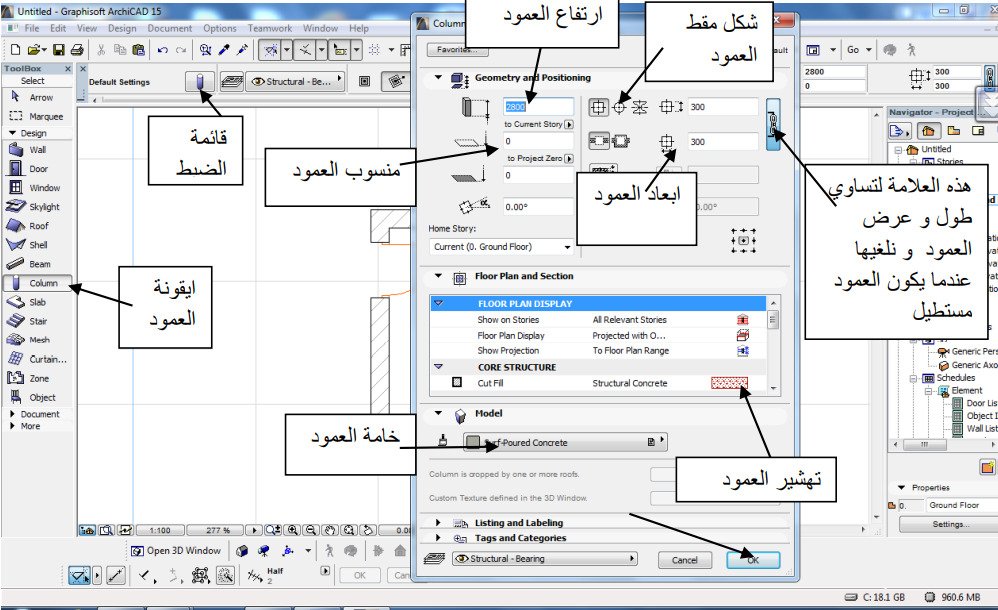

العمود بعد الضغط على ايقونة الcolome و الدخول الى الضبط و نضبط القيم المطلوبة ثم
نضغط ok
كما في الصورة التالية

ثم نختار مكان العمود و نضغط كلك ايسر
البلاطة او السقف slab
البلاطة او السقف slab بعد الدخول على الضبط وادخال القيم المطلوبة و نضغط ok كما في
الصورة التالية :

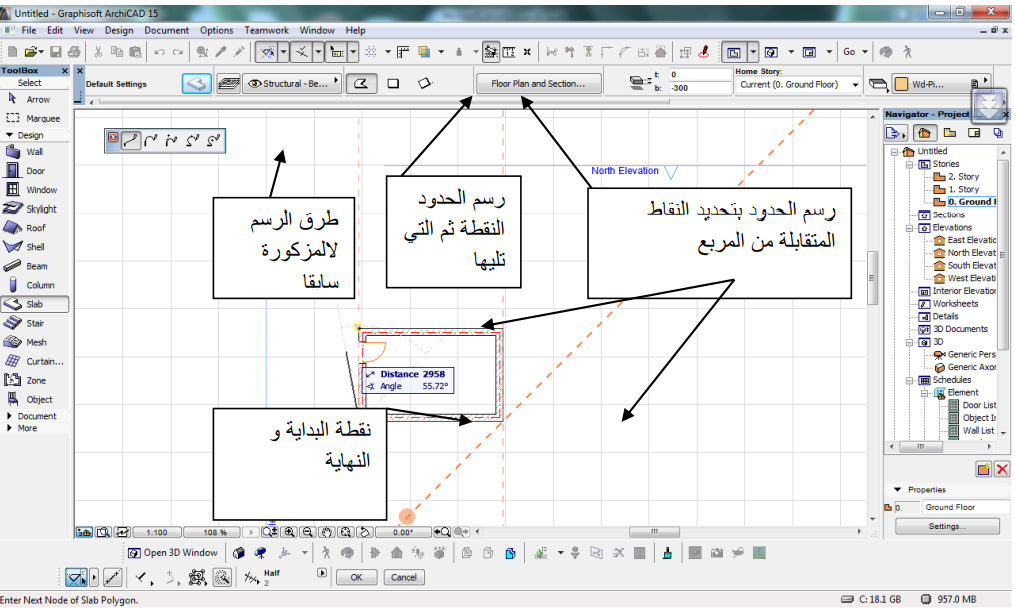

ثم نبدأ برسم حدود السقف بحث نبدأ و ننتهي في نفس النقطة كما في الصورة التالية:

اثناء رسم حدود السقف تظهر خيارات و هي لتغيير مسار الرسم من خط مستقيم الى دائري او
مربع
السلم

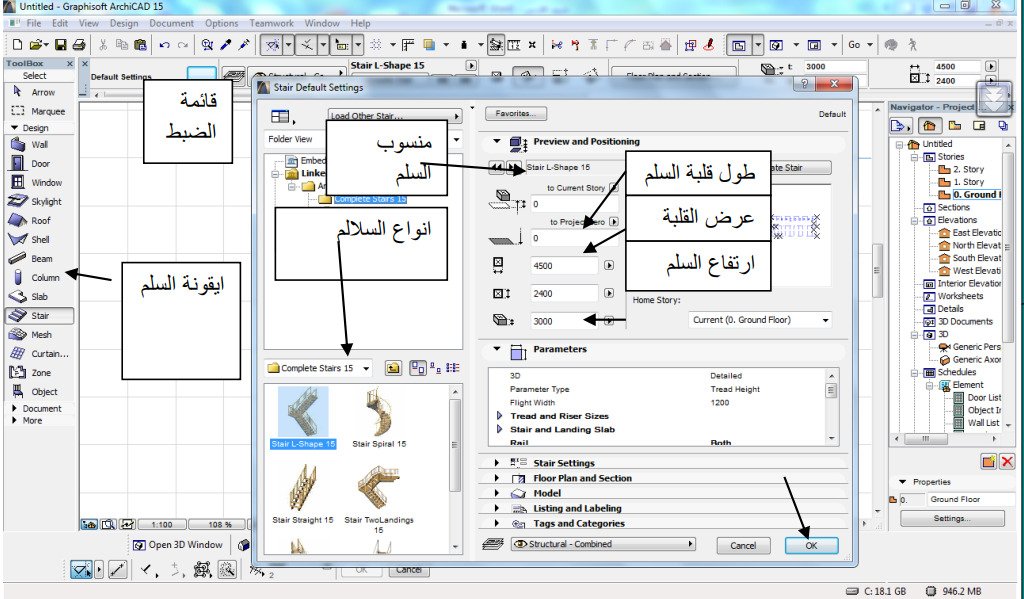

السلم بعد الدخول الى السلم و اختار القيم المطلوبة و الضغط على ok كما في الصورة
التالية :

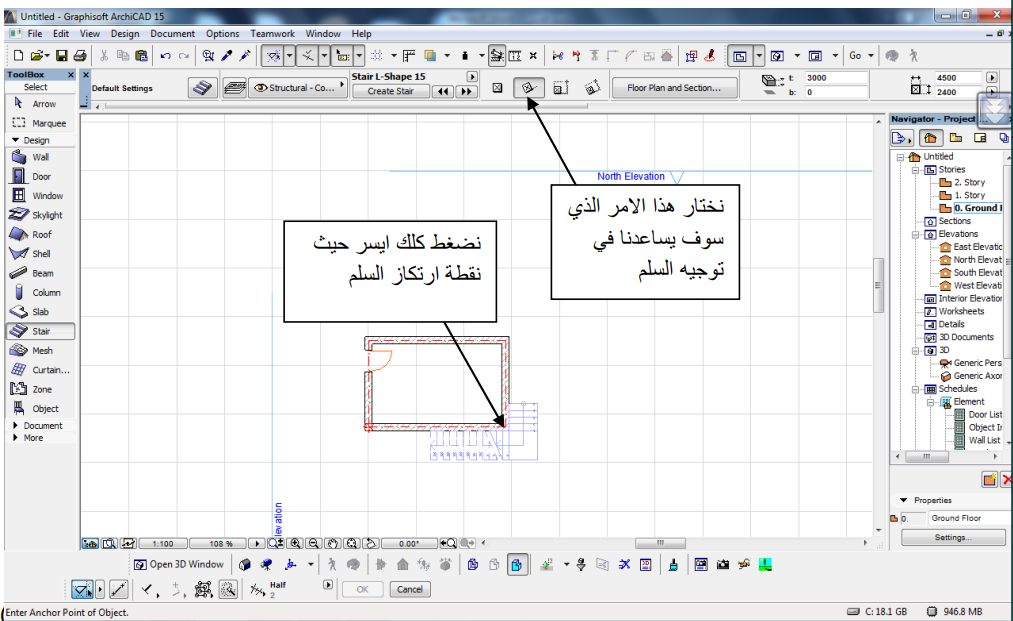

نختار الخيار الموضح في الرسمة التالية و اللذي يعني توجيه السلم بالاتجاه المطلوب حيث نريد

نختار مكان السلم بكلك ايسر ثم نحرك الماوس لتوجيه السلم ثم نضغط كلك ايسر

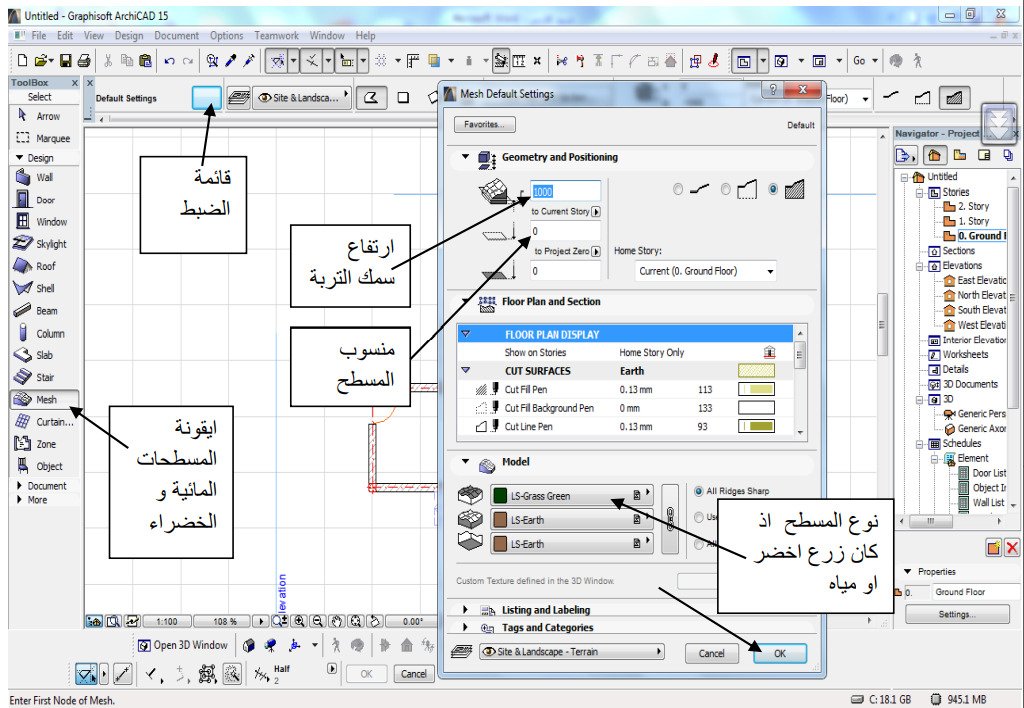

المسطحات الخضراء او المائية او mesh
عند الدخول الى الضبط و اختار القيم المطلوبة و الضغط على ok كما في الصورة التالية

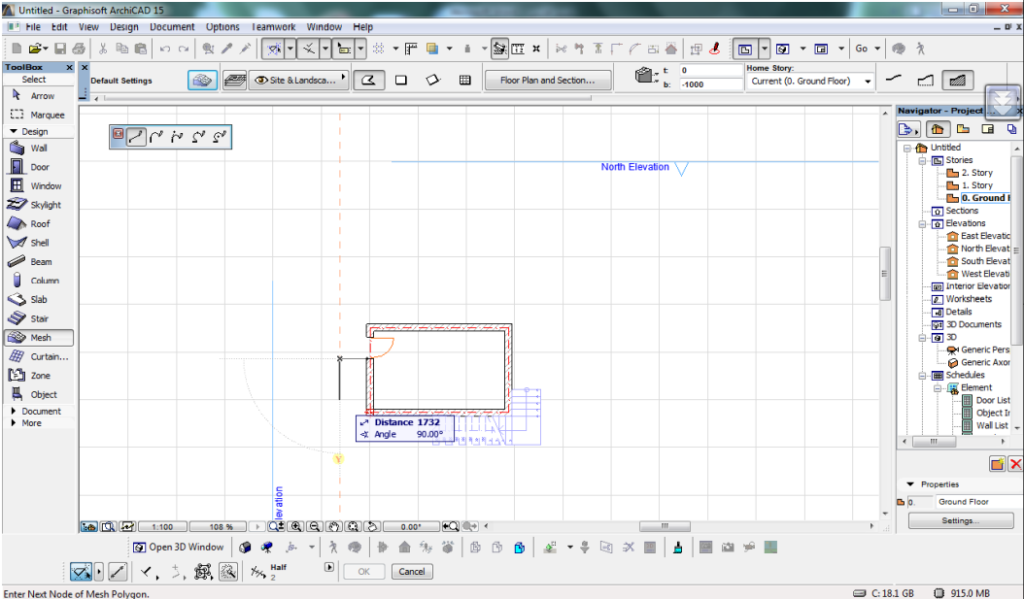

نبدا بالرسم بنفس طريقة البلاطة

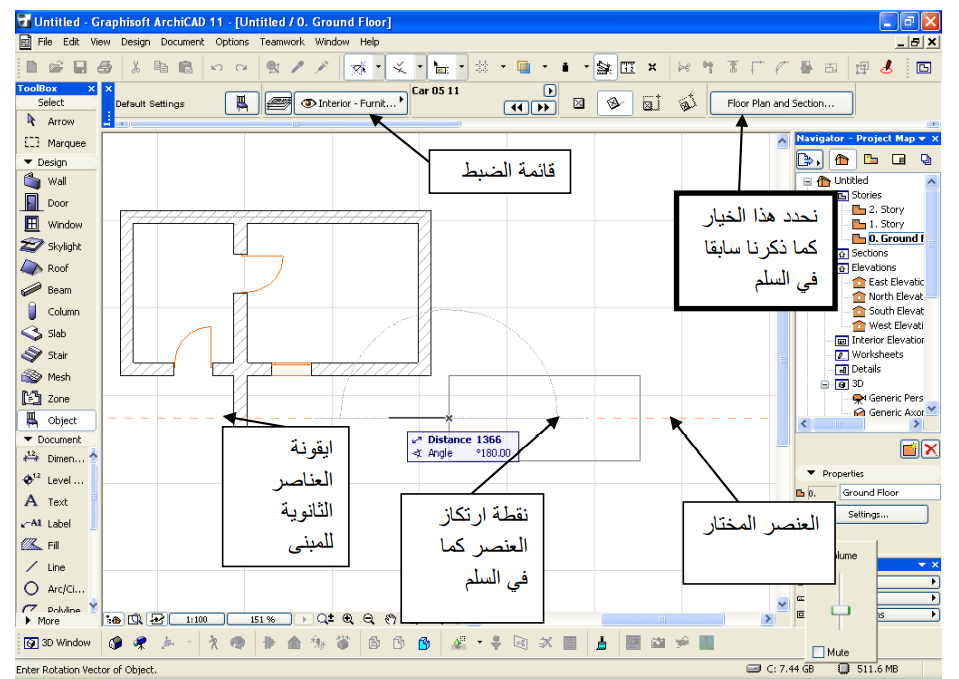

object

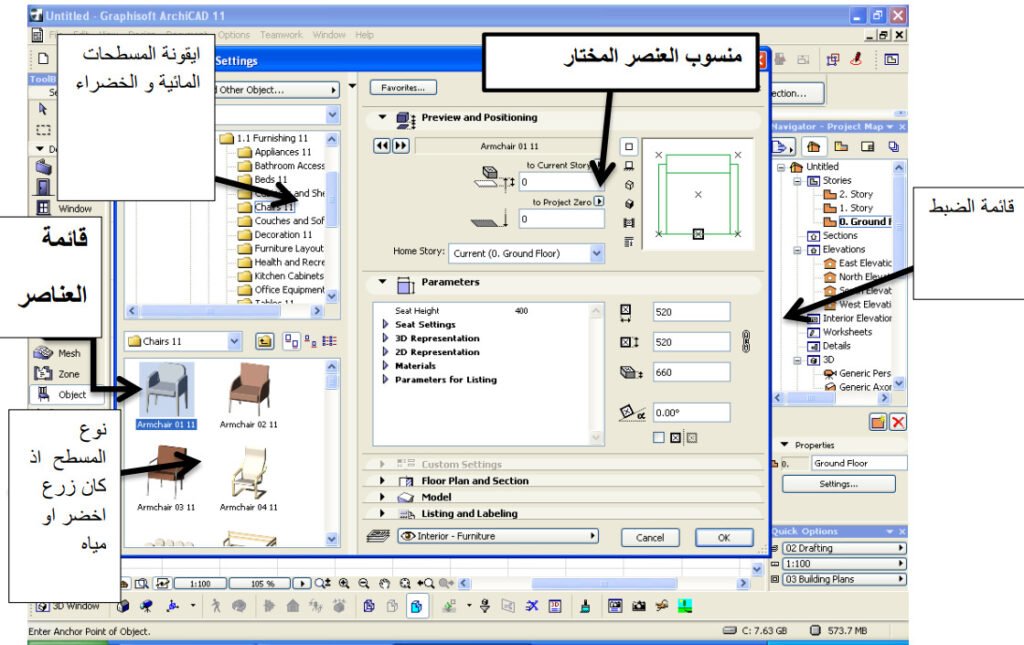

object هي كل الملحقات الثانوية لعناصر المباني ندخل الضبط و نختار العنصر المطلوب
ثم نضبط القيمة المطلوبة ثم ok كما في الصورة التالية :

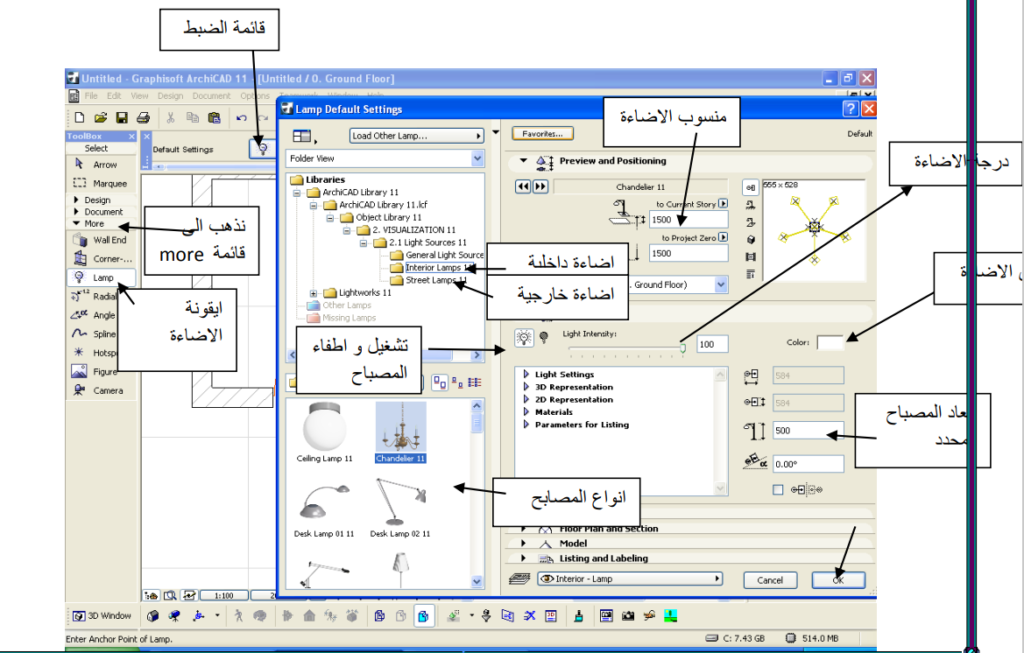

الاضاءة او ال Lamp
الاضاءة او ال Lamp وهي الاضاءة المعروفة
هنا نكتفي للان حتى تتمكن من تطبيق المعلومات وتابعنا في الجزء الخامس ولا تنسى الاشتراك في قناة اليوتيوب لتصلك فيديوهات متنوعة بالموسوعة الشاملة تجد فيها المواضيع العلمية والتكنولوجية والترفيه والثقافة والمجتمع المنوعة
