تعليم برنامج ارشيكاد للمهندسين والمصممين الجزء الثالث

198

الجزء الثالث

مقدمة

في هذا المقال سوف نتعلم برنامج ارشيكاد المستخدم لعمل المناظير الواقعية ثلاثية الابعاد يعتبر البرنامج مهم جدا للمهندسين والمصممين حيث من خلاله يتم ايصال فكرة المشروع للمالك والمقاول ومهندسي التنفيذ وتجسيد فكرة المشروع لجميع الفئات قبل تنفيذه على ارض الواقع

ادوات التحكم

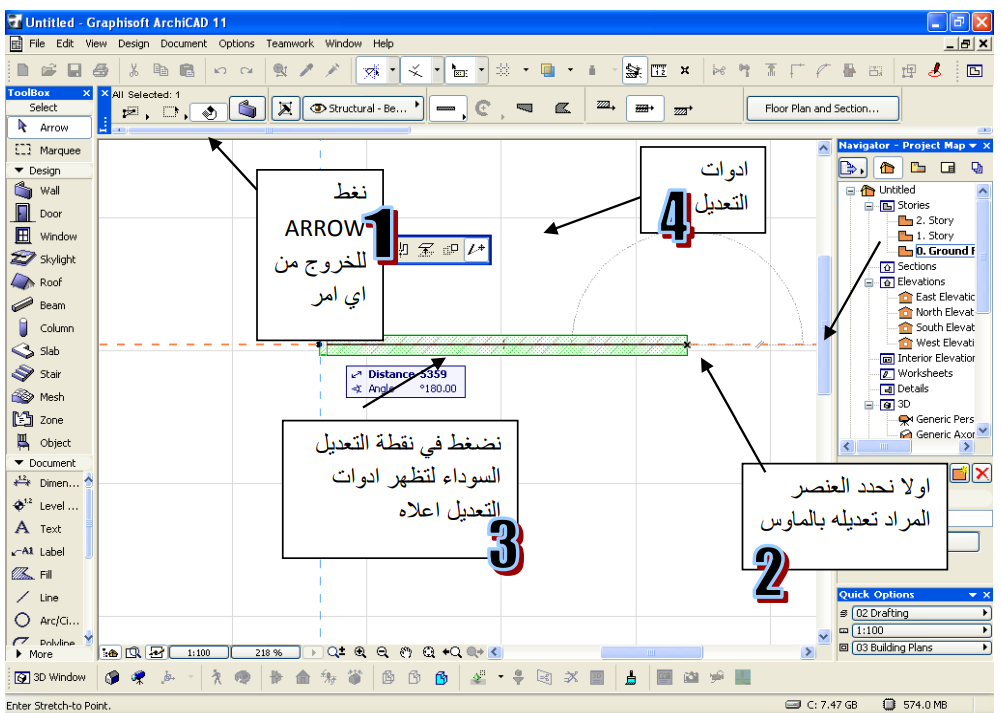

هي ادوات لتعديل العناصر بعد انشاءها وهي التحريك و النسخ و
الدوران و الانعكاس ( و للتعديل في اي عنصر نضغط Arrow ثم نحدد
العنصر المطلوب بالماوس فتظهر نقاط سوداء في العنصر نضغط كلك

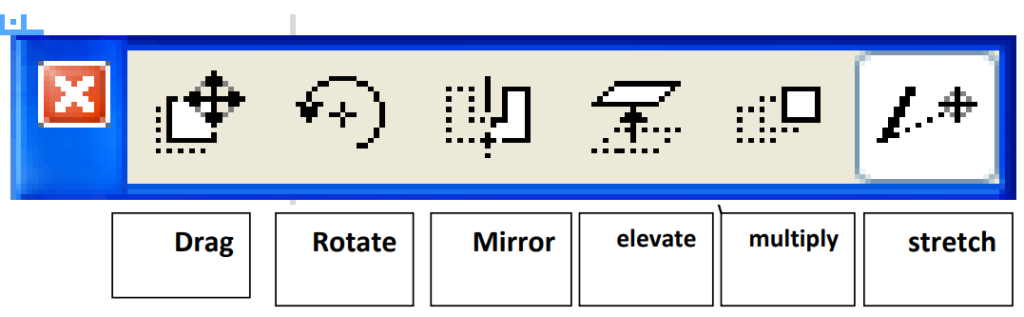

ايسر في احداها فتظهر قائمة بادوات التعديل و نختار الامر المطلوب كما
يلي:

dragg (و هو تحريك العنصرالمحدد ) بعد اختيار الامر نوجه الشكل في الاتجاه المطلوب ثم
نكتب المسافة المراد تحريكها ثم نضغط انتر
Rotate و هو لعمل دوران للعنصر المحدد بعد اختيار الامر نختار مركز الدوران ثم
نضغط كلك ايسر في نقطة قريبة من العنصر ثم نحرك الماوس في اتجاه الدوران و نكتب
قيمة الدوران ثم انتر

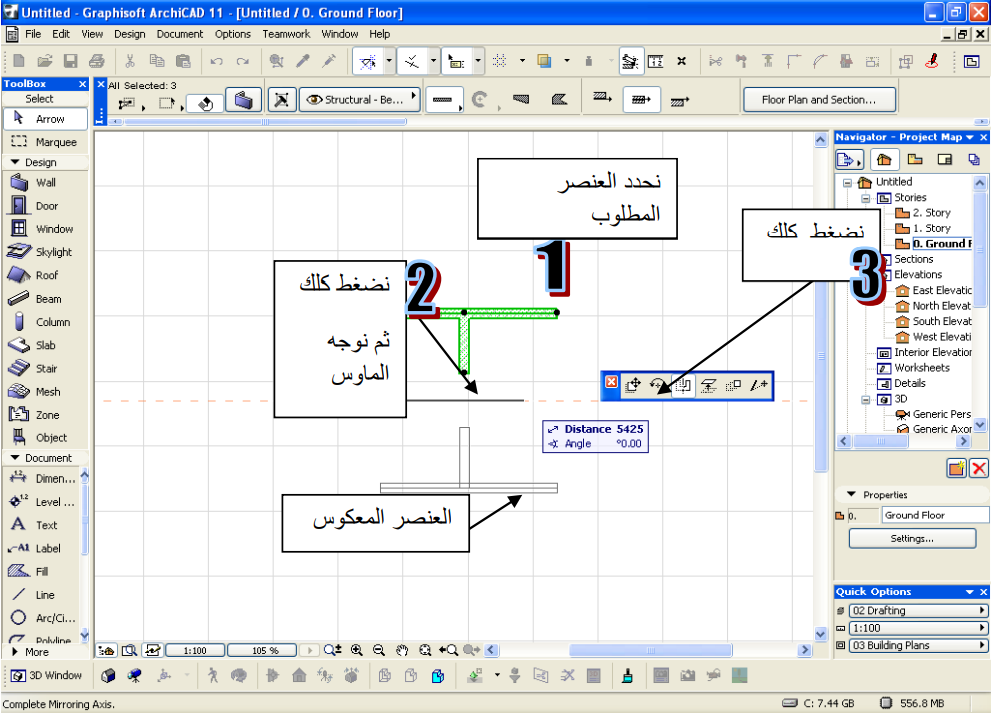

mirror و هو لعمل انعكاس للعنصر المحدد بعد اختيار العنصر نختار الخط المعاكس
كما في الصورة التالية:

elevate لرفع العنصر رأسيا

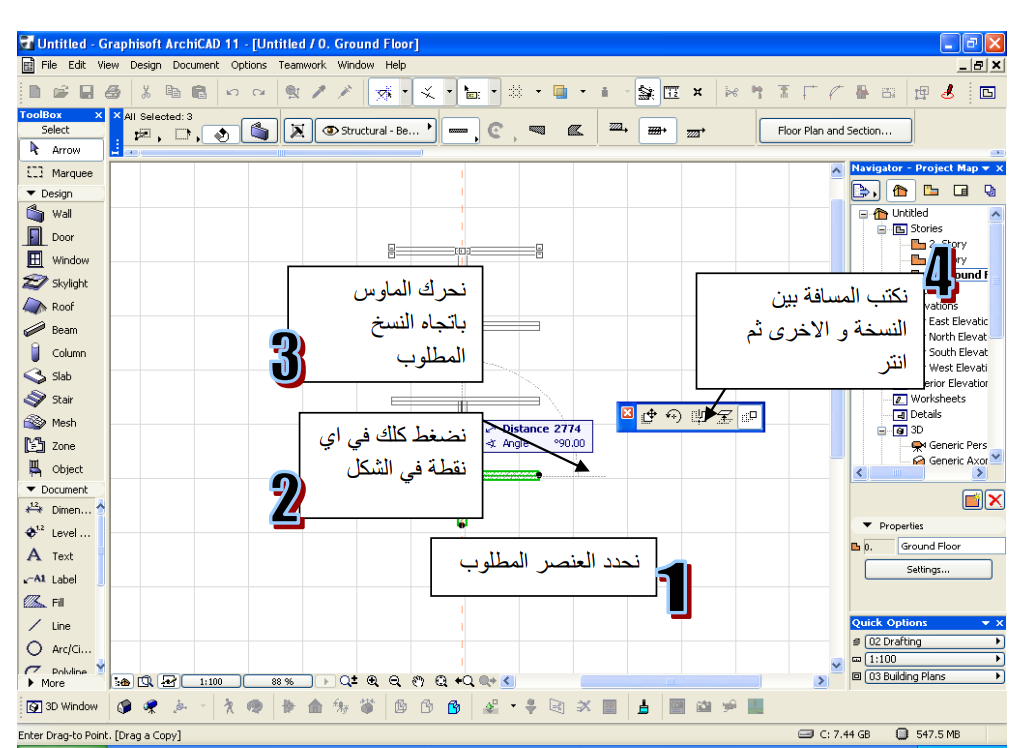

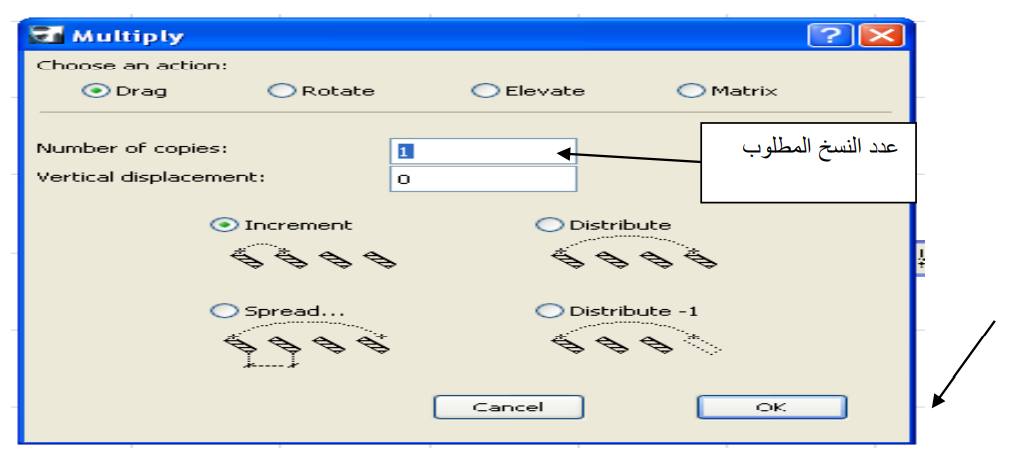

Multiply لعمل نسخ متعدد بعد اختيار الامر تظهر النافذة التالية عدد النسخ :

ثم بعد ذلك نختار اي نقطة في النصر و نحرك الماوس في الاتجاه المطلوب ثم نكتب المسافة
بين العنصر و الاخر ثم انتر كما في الصورة التالية:

stretch تستخدم لتغيير طول الحائط بعد اختيار الامر نوجه الماوس في الاتجاه المطلوب و
نكتب القيمة الجديدة ثم انتر

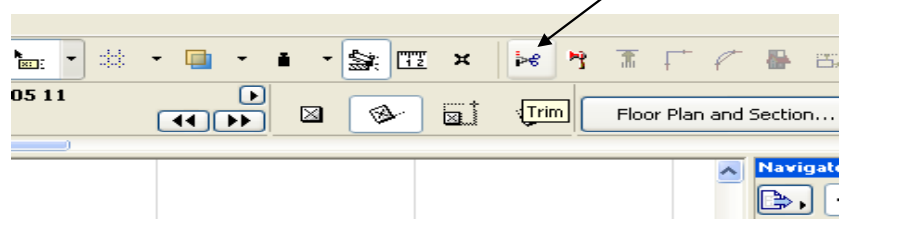

ايضا يوجد امر القص Trim و يستخدم في قص الاجزاء الغير مرغوبة في الرسم الخطوط و
الحائط و الجسور ( كما في الصورة التالية)

بعد الضغط على الايقونة يظهر المقص باللون الابيض نتحرك به نحو الجزء المراد قصه و عندما
يكون لون المقص اسود نضغط كلك ايسر و عندها يتم الامر
