💻 السر الخفي لملصق التبريد بجرافيين على NVMe SSD: لماذا لا يجب أن تقشره؟
ملخص تقني: يحتوي ملصق NVMe SSD الحديث على طبقة من مواد متقدمة مثل الجرافيين أو رقائق النحاس الرفيعة، تلعب دورًا أساسيًا في توزيع الحرارة المنتجة من رقائق الذاكرة ووحدة التحكم. إزالة هذا الملصق يُضعف التبريد الفعّال، مما يؤدي إلى ارتفاع درجات الحرارة، وتأثير سلبي على أداء الـ SSD، بالإضافة إلى فقدان ضمان الشركة المصنعة. لفهم أهمية هذا الملصق، لا بد من التعرف على تصميم النظام الحراري في أقراص الـ NVMe وأهمية إدارة الحرارة في الأجهزة عالية الأداء.
⚙️ ما هو دور ملصق التبريد في NVMe SSD؟

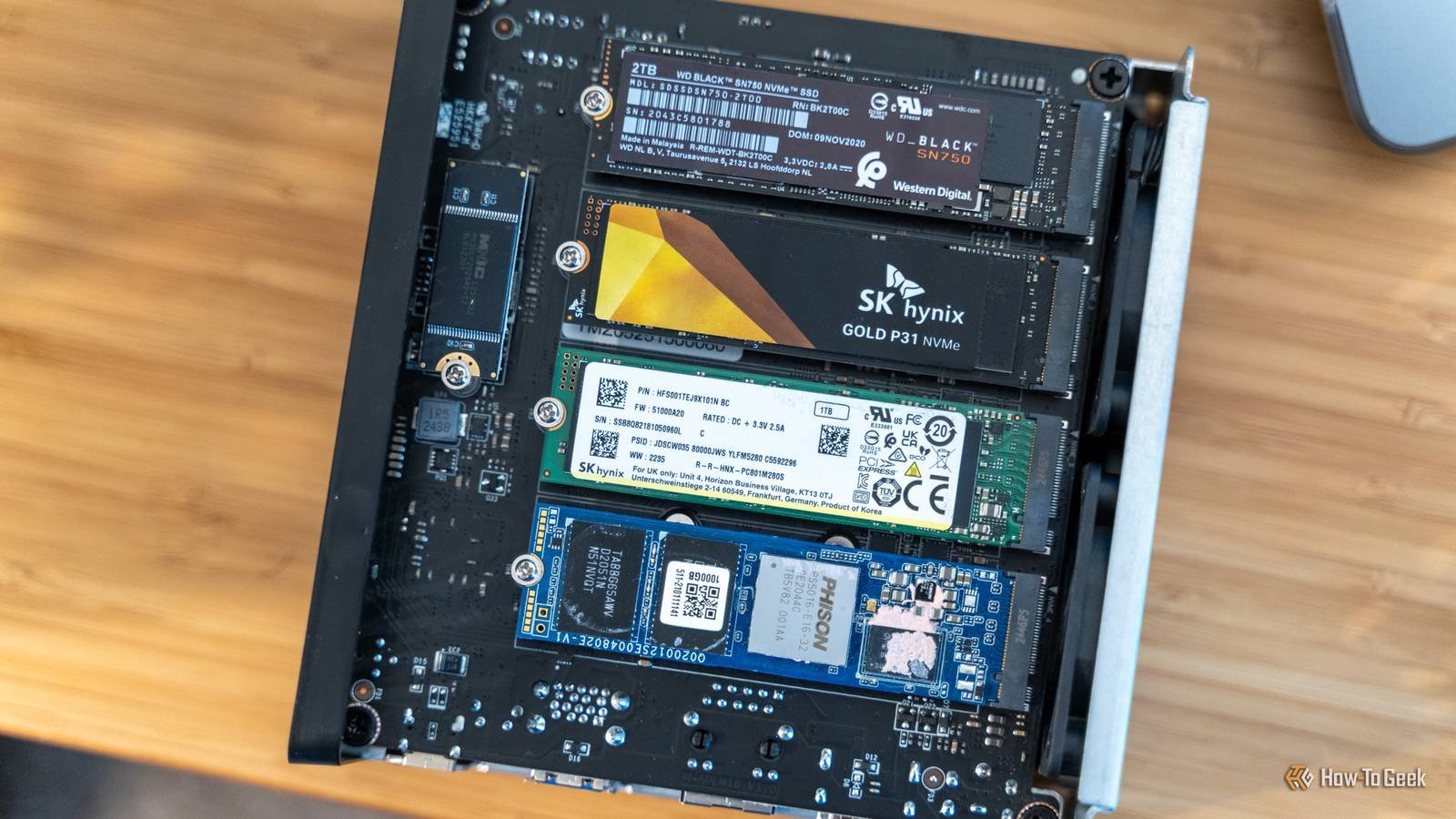

عند فتح صندوق قرص NVMe SSD الجديد، تلاحظ وجود ملصق يغطي الجزء العلوي من رقائق الذاكرة وشرائح التحكم. هذا الملصق لا يقتصر على كونه مجرد علامة تعريف أو قطعة زخرفية، بل هو جزء من نظام التبريد الخاص بالقرص.
في الأقراص الحديثة عالية الأداء، تتولد حرارة كبيرة نتيجة سرعة نقل البيانات المرتفعة عبر واجهات مثل PCIe Gen4 وGen5. تتسبب الحرارة المرتفعة في انخفاض كفاءة الشرائح وتفعيل آليات حماية مثل Thermal Throttling لتجنب التلف.
🔌 كيف يساهم الملصق في التبريد؟
- يحتوي الملصق على طبقة رقيقة من مواد مثل الجرافيين أو رقائق النحاس، والتي تتمتع بقدرة عالية على التوصيل الحراري.
- يعمل الملصق كـ heat spreader، ينقل الحرارة من نقاط الحرارة المرتفعة (مثل الـ Controller وشرائح NAND) إلى مساحة أكبر.
- ينشر الحرارة على سطح أكبر لمنع تكون بقع ساخنة (hotspots) على لوحة الدوائر المطبوعة.
باستخدام هذه التقنية، يمكن للـ SSD الحفاظ على درجات حرارة معتدلة، ما يحسن من استقرارية الأداء ويطيل عمر المكونات.
🧠 لماذا لا ينبغي إزالة الملصق؟
إزالة ملصق التبريد عن مصفوفة رقائق الذاكرة والتحكم في قرص NVMe يمكن أن يؤدي إلى مشكلات خطيرة، أهمها:
- فقدان ضمان الشركة المصنعة: يُعد الملصق جزءًا من فحص السلامة، وعبثه يعتبر دليلاً على التلاعب بالجهاز، ما يؤدي إلى إلغاء الضمان وعدم إمكانية استبدال القرص في حالة الخلل.
- تدهور خاصية التبريد: إزالة الملصق تعني إزالة الطبقة الحرارية التي تساعد على تبديد الحرارة. هذا يعزز تراكم الحرارة في موقع محدود ما يسبب ارتفاع في درجات حرارة المكونات.
- خلق فراغات هوائية عند محاولة تركيب المشتت الحراري المدمج في اللوحة الأم فوق الرقاقات العارية، حيث يترك بقايا لاصقة غير مستوية تمنع التلامس الكامل.
- تفعيل آلية تقليل السرعة الحرارية: عندما ترتفع الحرارة في الـ SSD بشكل كبير، تقلل وحدات التحكم من سرعة قراءة وكتابة البيانات (thermal throttling) لمنع الإصابات الحرارية، مما يحد من الأداء العالي.
📡 ماذا لو قمت بإزالة الملصق بالفعل؟
حين يتم إزالة الملصق، يبقى القرص يعمل، لكنك تواجه بعض التحديات لتقليل احتمالية حصول ضرر حراري:
- يجب تركيب مشتت حراري (Heatsink) عالي الجودة مرفق مع اللوحة الأم أو منفصل لتغطية الرقاقات، مع استخدام thermal pads ذات سماكة ومرونة مناسبة لملء الفراغات.
- تنظيف بقايا اللصق بعناية باستخدام منظمات مثل الكحول الأيزوبروبيل لضمان تلامس جيد بين المشتت والدوائر.
- مراقبة حرارية مستمرة عبر برامج hardware monitoring tools لضمان بقاء درجات الحرارة ضمن الحدود الآمنة.
مع عدم وجود الملصق، تؤثّر هذه الإجراءات بشكل جزئي في تعويض وظيفة التبريد الأصلية، لكنها لا تعيد الضمان أو تضمن نفس المستوى من الأداء الحراري.
⚙️ كيف تم تطوير ملصقات جرافيين التبريد في هندسة الحواسيب؟
في الهندسة الحديثة، يلعب الجرافيين دورًا بارزًا بسبب تجاوبه الممتاز في التوصيل الحراري، وخفة وزنه، ومرونته. استخدامه كطبقة داخل الـ SSD يتيح توصيل الحرارة بسرعة من رقائق الـ NAND والـ Controller إلى المبردات الخارجية.
الجرافيين يملك بنية بلورية أحادية الطبقة تسمح بتوصيل حراري عالي للغاية، مما يجعله أكثر كفاءة من بعض المعادن التقليدية، وخاصة في الأنظمة المدمجة حيث المساحات محدودة والحاجة للتعامل مع الحرارة كبيرة.
🧠 الاتجاهات المستقبلية في تبريد وحدات التخزين
- تكامل مواد نانوية مثل الجرافيين، carbon nanotubes، ومواد مركبة لتصميم حلول تبريد ذات وزن أقل وكفاءة أعلى.
- الاعتماد على Embedded Systems ذكية لمراقبة وإدارة درجات الحرارة بشكل دقيق بواسطة معالجات صغيرة مدمجة مع الرقاقة.
- تصميم بنى معمارية للشرائح تراعي التوزيع الحراري الداخلي لتقليل الحاجة إلى مشتتات كبيرة الحجم.
📡 الخلاصة: ملصق التبريد أكثر من مجرد علامة تعريف
إن ملصق الـ NVMe SSD الحديث لا يقتصر على دوره التقليدي في عرض البيانات التعريفية، بل يُعد عنصرًا حيويًا هندسيًا يسهم في تبديد الحرارة والحفاظ على أداء القرص واستقراره.
للمهندسين ومطوري الحواسيب والأنظمة المدمجة، يمثل هذا الملصق مثالًا على التداخل بين مكونات الهاردوير والتصميم الحراري، ودور المواد المتطورة مثل الجرافيين في رفع كفاءة الأجهزة.
لذلك، من المهم جدًا عدم العبث بهذا العنصر خلال تركيب أو استخدام أقراص NVMe، حيث يمكن أن يؤدي التقليل من أهميته إلى مشاكل تقنية كبيرة، منها:
- زيادة درجات حرارة التشغيل
- انخفاض الأداء بسبب التبريد غير الكافي
- إلغاء ضمان المنتج
🧠 نصيحة هندسية لمن يعيدون تركيب الأقراص
في حالة إزالة الملصق بدون قصد أو الحاجة لتنظيفه، يجب استبداله بتقنيات تبريد بديلة متوافقة مع معايير الشركة المصنعة، مع ضمان توفير سطح مستوٍ ونظيف للمشتت الحراري المدمج في اللوحة الأم أو المشتت الإضافي.
كما يُفضل متابعة درجات الحرارة باستخدام برامج متخصصة خاصة في أنظمة الحوسبة عالية الأداء لتفادي أية اختناقات حرارية غير متوقعة.
